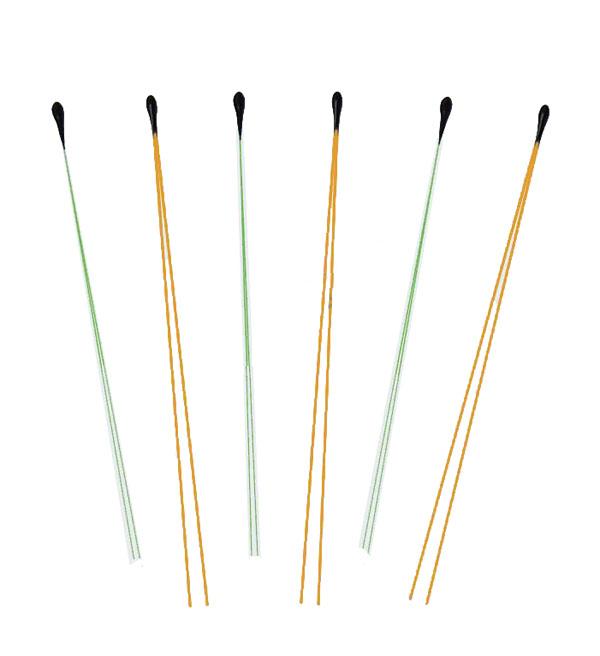

 MF54电子体温计用NTC热敏电阻

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。

1.产品简介:
   MF54电子体温计用NTC热敏电阻是采用新材料、新工艺生产的小体积的电子体温计NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围:
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池
3.特点:
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好

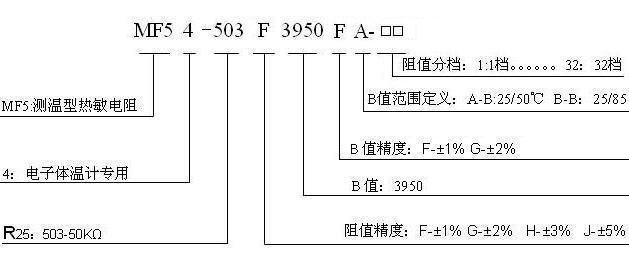

3.型号命名:

备注:MF54系列电子体温计热敏电阻30欧档测温精度为37度时误差小于±0.012度 50欧档测温误差小于±0.022度

4.主要技术参数
产品型号

标称电阻值

标称电阻值

B值

额定功率

测温精度

耗散系数

热时间常数

R25(KΩ)

R37(KΩ)

(25/50℃)

(mw)

(mW/℃)

(S)

MF54-104E3950FA-30

100

60

3950 ≤3.5 0.006 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-104F3950FA-50

100

60

3950 ≤3.5 0.012 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-503E3950FA-30

50

30

3950 ≤3.5 0.012 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-503F3950EA-50

50

30

3950 ≤3.5 0.02 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-303E3950FA-30 30 18 3950 ≤3.5 0.02 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-303F3950FA-50 30 18 3950 ≤3.5 0.04 ≥0.7
静止空气中
≤3.2
静止空气中
MF54-103E3950FA-30 10 6.017 3950 ≤3.5 0.1 ≥0.7
静止空气中
≤3.2
静止空气中

高精度医疗温度传感器:

5.主要技术参数
产品型号

标称电阻值

B值

工作温度范围

耗散系数

热时间常数

R25(KΩ)

允许偏差

标称B值

允许偏差

(mW/℃)

(S)

MFYLC□-2.252K□3892□X 2.252 A=±0.1℃
B=±0.2℃
C=±0.5℃
E=±0.5%
F=±1%
3892(0/50)

E=±0.5%
F=±1%

0~+70 ≥0.2 ≤3.5
MFYLC□-302□3892□X 3 3892(0/50)
MFYLC□-502□3892□X 5 3892(0/50)
MFYLC□-103□3575□X 10 3575(0/50)
MFYLC□-103□3892□X 10 3892(0/50)
MFYLC□-303□3811□X 30 3811(0/50)
MFYLC□-303□4143□X 30 4143(0/50)
MFYLC□-503□4143□X 50 4143(0/50)
MFYLC□-104□4143□X 100 4143(0/50)
MFYLCB-103□3435□B 10

E=±0.5%
F=±1%

3435(25/85)

E=±0.5%
F=±1%

-40~+105 ≥0.7 ≤6
MFYLCB-103□3977□B 10 3977(25/85)
MFYLCB-503□3950□A 50 3950(25/50)
5.外型结构和尺寸:

D

L1

L2

L3

d

max

max

type

±1

±0.05

1.4或者0.9 4.0 100/87 3 0.2
6.电气性能



项目    符号 测试条件  单位 性能要求
7.1 25℃ 的零功率电阻值 R25 Ta=25± 0.05℃
测试功率≤0.05mw
流动液体中测试
50±1%
7.2 37℃ 的零功率 电阻值 R37 Ta=37± 0.01℃
测试功率≤0.05mw
流动液体中测试
每档位中心值
7.3  B1 B25/50 B=[(Ta×Tb)/(Tb-Ta)]×
ln(Ra/Rb)
K 3950±1%
7.4  B2 B34/42 B=[(Ta×Tb)/(Tb-Ta)]×
ln(Ra/Rb)
K 3949±0.5%
7.5 耗散系数 δ Tb=50℃± 0.1℃ mW/℃ 静止空气中≥0.7
7.6 时间常数 τ Tb=50℃±0.1℃ sec 静止空气中≤2.8
7.7 绝缘电阻  / 100DC,1min ≥100
7.8 室温下零功耗
电阻值漂移率
/ Ta=25±0.05℃, 时间:365 天 ≤0.1
7.9  工作温度范围 / / -40~ 100
7.10  阻温特性 / /  / 见附表 1
7.可靠性试验
   项目 测试条件及方法 技术要求
7.1 耐焊接热 将引线浸入 260± 5℃ 的锡液中,
液面距电阻体 6mm 以上,时间 10±1 秒
无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%
7.2 接线端强度 轴向静态拉力:1N,时间:60S
无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%
7.3 温度快速变化 -20℃ 5min→ 25℃ 3min→100℃5min→ 25℃ 1min,反复 5 次 无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%
7.4 高温下负载 温度:100± 5℃ ,DC:0.1±10%mA时间:1000±24 小时 无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%
7.5 干热 温度:100± 5℃ , 时间:1000±24 小时 无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%
7.6 稳态湿热 温度:40± 2℃ ,湿度:95±2%, 时间:1000±24 小时 无可见性损伤,
ΔR/R≤±1%, ΔB/B≤±1%, 绝缘电阻≥100MΩ
7.7 室温下零功率耗电阻值漂移率 在 25± 15℃ 的温度下,存放于无有害 气体且干燥的封闭容器中一年 ΔR/R≤±0.1%
ΔB/B≤±0.1%
7.8 树脂包封强度 引线紧紧的缠绕在一直径为 3mm的圆柱上,
然后对引线施加一个下拉的 力,并增加到 5N。
无可见性损伤
7.9 自由落体 从1m高的地方将样品做自由落体运动到一木板上 无可见性损伤
8、焊接条件
焊接时,焊接处距电阻体根部至少 6mm,焊接温度应低于 300℃,焊接时间应尽量短。
9、储存条件
9.1 储存温度:-10℃ ~ 40℃;
9.2 储存湿度:≤75% RH;
9.3 避免存放在具有腐蚀性气体及光照的环境下;
9.4 包装打开后需重新密封保存;

MF54 R37=30KΩ  30Ω分档值分档表



1 档

29.629KΩ

8 档

29.846KΩ

15 档

30.063KΩ

2 档

29.660KΩ

9 档

29.877KΩ

16 档

30.094KΩ

3 档

29.691KΩ

10 档

29.908KΩ

17 档

30.125KΩ

4 档

29.722KΩ

11 档

29.939KΩ

18 档

30.156KΩ

5 档

29.753KΩ

12 档

29.970KΩ

19 档

30.187KΩ

6 档

29.784KΩ

13 档

30.001KΩ

20 档

30.218KΩ

7 档

29.815KΩ

14 档

30.032KΩ

21 档

30.249KΩ



注:当测试温度精度超出±0.01℃时,电阻值会发生轻微漂移,漂移幅度随超出温度 精度的增加而增加。



档位:1     R37=29.629KΩ 精度:±0.050%          B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.489

33.527

33.564

0.112

-0.112

0.027

-0.027

35

32.138

32.168

32.197

0.091

-0.091

0.022

-0.022

36

30.848

30.870

30.892

0.071

-0.071

0.017

-0.017

37

29.614

29.629

29.644

0.050

-0.050

0.012

-0.012

38

28.422

28.442

28.463

0.071

-0.071

0.017

-0.017

39

27.283

27.308

27.333

0.091

-0.091

0.022

-0.022

40

26.193

26.222

26.251

0.111

-0.111

0.027

-0.027

41

25.151

25.184

25.217

0.131

-0.131

0.032

-0.032

42

24.155

24.192

24.228

0.152

-0.151

0.038

-0.038

档位:2         R37=29.660KΩ 精度:±0.050%              B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.524

33.562

33.600

0.112

-0.112

0.027

-0.027

35

32.172

32.201

32.231

0.091

-0.091

0.022

-0.022

36

30.880

30.902

30.924

0.071

-0.071

0.017

-0.017

37

29.645

29.660

29.675

0.050

-0.050

0.012

-0.012

38

28.452

28.472

28.492

0.071

-0.071

0.017

-0.017

39

27.311

27.336

27.361

0.091

-0.091

0.022

-0.022

40

26.220

26.250

26.279

0.111

-0.111

0.027

-0.027

41

25.177

25.211

25.244

0.131

-0.131

0.032

-0.032

42

24.180

24.217

24.254

0.152

-0.151

0.038

-0.038

  档位:3         R37=29.691KΩ 精度:±0.050%              B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.559

33.597

33.635

0.112

-0.112

0.027

-0.027

35

32.205

32.235

32.265

0.091

-0.091

0.022

-0.022

36

30.913

30.935

30.957

0.071

-0.071

0.017

-0.017

37

29.676

29.691

29.706

0.050

-0.050

0.012

-0.012

38

28.482

28.502

28.522

0.071

-0.071

0.017

-0.017

39

27.340

27.365

27.390

0.091

-0.091

0.022

-0.022

40

26.248

26.277

26.306

0.111

-0.111

0.027

-0.027

41

25.204

25.237

25.270

0.131

-0.131

0.032

-0.032

42

24.205

24.242

24.279

0.152

-0.151

0.038

-0.038



档位:4    R37=29.722KΩ 精度:±0.050% 精度:±0.050%    B34/42=3949K 精度:±0.5 %  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.594

33.631

33.667

0.108

-0.108

0.026

-0.026

35

32.239

32.268

32.296

0.088

-0.088

0.021

-0.021

36

30.945

30.966

30.987

0.067

-0.067

0.016

-0.016

37

29.707

29.722

29.737

0.047

-0.047

0.011

-0.011

38

28.511

28.531

28.550

0.067

-0.067

0.016

-0.016

39

27.368

27.392

27.416

0.087

-0.087

0.021

-0.021

40

26.275

26.304

26.332

0.108

-0.108

0.026

-0.026

41

25.230

25.262

25.295

0.128

-0.128

0.032

-0.031

42

24.231

24.267

24.303

0.148

-0.148

0.037

-0.037

档位:5           R37=29.753KΩ  精度:±0.050%          B34/42=3949K 精度:±0.5 %  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.629

33.667

33.705

0.112

-0.112

0.026

-0.026

35

32.273

32.302

32.332

0.091

-0.091

0.022

-0.022

36

30.977

30.999

31.021

0.070

-0.070

0.017

-0.017

37

29.738

29.753

29.768

0.050

-0.050

0.012

-0.012

38

28.541

28.561

28.582

0.070

-0.070

0.017

-0.017

39

27.397

27.422

27.447

0.091

-0.091

0.022

-0.022

40

26.303

26.332

26.361

0.111

-0.111

0.027

-0.027

41

25.256

25.290

25.323

0.131

-0.131

0.032

-0.032

42

24.256

24.293

24.330

0.151

-0.151

0.038

-0.038

档位:6               R37=29.784KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.664

33.702

33.740

0.112

-0.112

0.026

-0.026

35

32.306

32.336

32.366

0.091

-0.091

0.022

-0.022

36

31.009

31.031

31.053

0.070

-0.070

0.017

-0.017

37

29.768

29.784

29.799

0.050

-0.050

0.012

-0.012

38

28.571

28.591

28.611

0.070

-0.070

0.017

-0.017

39

27.425

27.450

27.475

0.091

-0.091

0.022

-0.022

40

26.330

26.359

26.389

0.111

-0.111

0.027

-0.027

41

25.283

25.316

25.349

0.131

-0.131

0.032

-0.032

42

24.281

24.318

24.355

0.151

-0.151

0.038

-0.038

  档位:7           R37=29.815KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



 温度(℃)

 电阻(KΩ)

电阻精度 (%)

温度精度 (℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.700

33.737

33.775

0.112

-0.112

0.026

-0.026

35

32.340

32.370

32.399

0.091

-0.091

0.022

-0.022

36

31.042

31.064

31.086

0.070

-0.070

0.017

-0.017

37

29.800

29.815

29.830

0.050

-0.050

0.012

-0.012

38

28.601

28.621

28.641

0.070

-0.070

0.017

-0.017

39

27.454

27.479

27.504

0.091

-0.091

0.022

-0.022

40

26.358

26.387

26.416

0.111

-0.111

0.027

-0.027

41

25.309

25.342

25.376

0.131

-0.131

0.032

-0.032

42

24.307

24.344

24.381

0.151

-0.151

0.038

-0.037

档位:8           R37=29.846KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.734

33.772

33.810

0.112

-0.112

0.026

-0.026

35

32.374

32.403

32.433

0.091

-0.091

0.022

-0.022

36

31.074

31.096

31.118

0.070

-0.070

0.017

-0.017

37

29.831

29.846

29.861

0.050

-0.050

0.012

-0.012

38

28.630

28.651

28.671

0.070

-0.070

0.017

-0.017

39

27.483

27.508

27.533

0.091

-0.091

0.022

-0.022

40

26.385

26.414

26.444

0.111

-0.111

0.027

-0.027

41

25.335

25.369

25.402

0.131

-0.131

0.032

-0.032

42

24.332

24.369

24.406

0.151

-0.151

0.038

-0.037

档位:9           R37=29.877KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)

温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.770

33.806

33.843

0.108

-0.108

0.026

-0.026

35

32.407

32.436

32.465

0.088

-0.087

0.021

-0.021

36

31.106

31.127

31.148

0.067

-0.067

0.016

-0.016

37

29.862

29.877

29.892

0.046

-0.046

0.011

-0.011

38

28.660

28.680

28.699

0.067

-0.067

0.016

-0.016

39

27.511

27.535

27.559

0.087

-0.087

0.021

-0.021

40

26.412

26.441

26.469

0.107

-0.107

0.026

-0.026

41

25.362

25.394

25.427

0.128

-0.128

0.031

-0.031

42

24.357

24.393

24.430

0.148

-0.148

0.037

-0.037



档位:10  R37=29.908KΩ 精度:±0.050%    B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.804

33.842

33.880

0.112

-0.111

0.026

-0.026

35

32.441

32.471

32.500

0.091

-0.091

0.022

-0.022

36

31.139

31.161

31.183

0.070

-0.070

0.017

-0.017

37

29.893

29.908

29.923

0.050

-0.050

0.012

-0.012

38

28.690

28.710

28.730

0.070

-0.070

0.017

-0.017

39

27.540

27.565

27.590

0.090

-0.090

0.022

-0.022

40

26.440

26.469

26.498

0.111

-0.111

0.027

-0.027

41

25.388

25.421

25.455

0.131

-0.131

0.032

-0.032

42

24.382

24.419

24.456

0.151

-0.151

0.038

-0.037

档位:11       R37=29.939KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.840

33.877

33.915

0.111

-0.111

0.026

-0.026

35

32.475

32.504

32.534

0.091

-0.091

0.022

-0.022

36

31.171

31.193

31.215

0.070

-0.070

0.017

-0.017

37

29.924

29.939

29.954

0.050

-0.050

0.012

-0.012

38

28.720

28.740

28.760

0.070

-0.070

0.017

-0.017

39

27.568

27.593

27.618

0.090

-0.090

0.022

-0.022

40

26.467

26.497

26.526

0.111

-0.111

0.027

-0.027

41

25.414

25.448

25.481

0.131

-0.131

0.032

-0.032

42

24.408

24.445

24.482

0.151

-0.151

0.037

-0.037

档位:12       R37=29.970KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.875

33.913

33.951

0.111

-0.111

0.026

-0.026

35

32.508

32.538

32.568

0.091

-0.091

0.022

-0.022

36

31.203

31.225

31.247

0.070

-0.070

0.017

-0.017

37

29.955

29.970

29.985

0.050

-0.050

0.012

-0.012

38

28.749

28.770

28.790

0.070

-0.070

0.017

-0.017

39

27.597

27.622

27.647

0.090

-0.090

0.022

-0.022

40

26.494

26.524

26.553

0.111

-0.111

0.027

-0.027

41

25.441

25.474

25.507

0.131

-0.131

0.032

-0.032

42

24.433

24.470

24.507

0.151

-0.151

0.037

-0.037

档位:13                    R37=30.001KΩ 精度:±0.050%            B34/42=3949K 精度:±0.5% (P233-22)

温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.910

33.948

33.986

0.111

-0.111

0.026

-0.026

35

32.542

32.572

32.601

0.091

-0.091

0.022

-0.022

36

31.236

31.258

31.280

0.070

-0.070

0.017

-0.017

37

29.986

30.001

30.016

0.050

-0.050

0.012

-0.012

38

28.779

28.799

28.820

0.070

-0.070

0.017

-0.017

39

27.625

27.650

27.676

0.090

-0.090

0.022

-0.022

40

26.522

26.551

26.581

0.111

-0.111

0.027

-0.027

41

25.467

25.500

25.534

0.131

-0.131

0.032

-0.032

42

24.458

24.495

24.532

0.151

-0.151

0.037

-0.037

档位:14         R37=30.032KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.945

33.983

34.021

0.111

-0.111

0.026

-0.026

35

32.576

32.605

32.635

0.091

-0.091

0.022

-0.022

36

31.268

31.290

31.312

0.070

-0.070

0.017

-0.017

37

30.017

30.032

30.047

0.049

-0.049

0.012

-0.012

38

28.809

28.829

28.850

0.070

-0.070

0.017

-0.017

39

27.654

27.679

27.704

0.090

-0.090

0.022

-0.022

40

26.549

26.579

26.608

0.111

-0.110

0.027

-0.027

41

25.493

25.527

25.560

0.131

-0.131

0.032

-0.032

42

24.484

24.521

24.558

0.151

-0.151

0.037

-0.037

档位:15         R37=30.063KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

33.980

34.018

34.056

0.111

-0.111

0.026

-0.026

35

32.609

32.639

32.669

0.091

-0.091

0.022

-0.021

36

31.300

31.322

31.344

0.070

-0.070

0.017

-0.017

37

30.048

30.063

30.078

0.049

-0.049

0.012

-0.012

38

28.839

28.859

28.879

0.070

-0.070

0.017

-0.017

39

27.682

27.708

27.733

0.090

-0.090

0.022

-0.022

40

26.577

26.606

26.636

0.111

-0.110

0.027

-0.027

41

25.520

25.553

25.587

0.131

-0.131

0.032

-0.032

42

24.509

24.546

24.583

0.151

-0.151

0.037

-0.037

档位:16               R37=30.094KΩ 精度:±0.050%              B34/42=3949K 精度:±0.5% (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.015

34.053

34.091

0.111

-0.111

0.026

-0.026

35

32.643

32.673

32.702

0.091

-0.090

0.021

-0.021

36

31.332

31.354

31.377

0.070

-0.070

0.017

-0.017

37

30.079

30.094

30.109

0.049

-0.049

0.012

-0.012

38

28.868

28.889

28.909

0.070

-0.070

0.017

-0.017

39

27.711

27.736

27.761

0.090

-0.090

0.022

-0.022

40

26.604

26.634

26.663

0.110

-0.110

0.027

-0.027

41

25.546

25.579

25.613

0.131

-0.131

0.032

-0.032

42

24.534

24.571

24.608

0.151

-0.151

0.037

-0.037



档位:17         R37=30.125KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.050

34.088

34.126

0.111

-0.111

0.026

-0.026

35

32.676

32.706

32.736

0.090

-0.090

0.021

-0.021

36

31.365

31.387

31.409

0.070

-0.070

0.017

-0.017

37

30.110

30.125

30.140

0.049

-0.049

0.012

-0.012

38

28.898

28.918

28.939

0.070

-0.070

0.017

-0.017

39

27.740

27.765

27.790

0.090

-0.090

0.022

-0.022

40

26.632

26.661

26.691

0.110

-0.110

0.027

-0.027

41

25.572

25.606

25.639

0.131

-0.131

0.032

-0.032

42

24.559

24.597

24.634

0.151

-0.151

0.037

-0.037

档位:18         R37=30.156KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.085

34.123

34.161

0.111

-0.111

0.026

-0.026

35

32.710

32.740

32.770

0.090

-0.090

0.021

-0.021

36

31.397

31.419

31.441

0.070

-0.070

0.017

-0.017

37

30.141

30.156

30.171

0.049

-0.049

0.012

-0.012

38

28.928

28.948

28.969

0.070

-0.070

0.017

-0.017

39

27.768

27.793

27.818

0.090

-0.090

0.022

-0.022

40

26.659

26.689

26.718

0.110

-0.110

0.027

-0.027

41

25.599

25.632

25.666

0.131

-0.130

0.032

-0.032

42

24.585

24.622

24.659

0.151

-0.151

0.037

-0.037



档位:19  R37=30.187KΩ 精度:±0.050%    B34/42=3949K 精度:±0.5%  (P233-22)

温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.120

34.158

34.196

0.111

-0.111

0.026

-0.026

35

32.744

32.774

32.803

0.090

-0.090

0.021

-0.021

36

31.429

31.451

31.473

0.070

-0.070

0.017

-0.017

37

30.172

30.187

30.202

0.049

-0.049

0.012

-0.012

38

28.958

28.978

28.998

0.070

-0.070

0.017

-0.017

39

27.797

27.822

27.847

0.090

-0.090

0.022

-0.022

40

26.686

26.716

26.746

0.110

-0.110

0.027

-0.027

41

25.625

25.658

25.692

0.131

-0.130

0.032

-0.032

42

24.610

24.647

24.684

0.151

-0.150

0.037

-0.037

档位:20         R37=30.218KΩ  精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)

温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.155

34.193

34.231

0.111

-0.111

0.026

-0.026

35

32.777

32.807

32.837

0.090

-0.090

0.021

-0.021

36

31.462

31.484

31.506

0.070

-0.070

0.017

-0.017

37

30.203

30.218

30.233

0.049

-0.049

0.012

-0.012

38

28.987

29.008

29.028

0.070

-0.070

0.017

-0.017

39

27.825

27.850

27.876

0.090

-0.090

0.022

-0.022

40

26.714

26.743

26.773

0.110

-0.110

0.027

-0.027

41

25.651

25.685

25.718

0.130

-0.130

0.032

-0.032

42

24.635

24.672

24.710

0.151

-0.150

0.037

-0.037

档位:21         R37=30.249KΩ 精度:±0.050%             B34/42=3949K 精度:±0.5%  (P233-22)



温度(℃)

电阻(KΩ)

电阻精度(%)

温度精度(℃)



最小值

中心值

最大值

△R

-△R

△T

-△T

34

34.190

34.228

34.266

0.111

-0.111

0.026

-0.026

35

32.811

32.841

32.871

0.090

-0.090

0.021

-0.021

36

31.494

31.516

31.538

0.070

-0.070

0.017

-0.017

37

30.234

30.249

30.264

0.049

-0.049

0.012

-0.012

38

29.017

29.038

29.058

0.070

-0.070

0.017

-0.017

39

27.854

27.879

27.904

0.090

-0.090

0.022

-0.022

40

26.741

26.771

26.801

0.110

-0.110

0.027

-0.027

41

25.678

25.711

25.745

0.130

-0.130

0.032

-0.032

42

24.661

24.698

24.735

0.151

-0.150

0.037

-0.037

注:·除以上规格,我公司还可根据用户特殊要求供货。


MF54 R37=30KΩ  50Ω分档阻值分档表:

额定零功率电阻值 R37(1-32)±0.09%( 37.00℃
1 档 29.111KΩ 9 档 29.535KΩ 17 档 29.964KΩ 25 档 30.401KΩ
2 档 29.164KΩ 10 档 29.588KΩ 18 档 30.019KΩ 26 档 30.456KΩ
3 档 29.216KΩ 11 档 29.641KΩ 19 档 30.073KΩ 27 档 30.511KΩ
4 档 29.269KΩ 12 档 29.695KΩ 20 档 30.128KΩ 28 档 30.566KΩ
5 档 29.322KΩ 13 档 29.749KΩ 21 档 30.182KΩ 29 档 30.622KΩ
6 档 29.375KΩ 14 档 29.802KΩ 22 档 30.237KΩ 30 档 30.677KΩ
7 档 29.428KΩ 15 档 29.856KΩ 23 档 30.291KΩ 31 档 30.731KΩ
8 档 29.481KΩ 16 档 29.910KΩ 24 档 30.346KΩ 32 档 30.785KΩ

注:当测试温度精度超出± 0.01℃ 时,电阻值会发生轻微漂移,漂移幅度随超出温度 精度的增加而增加。


附表 二
阻值温度特性对照表

档位:1 R37=29.111KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值 △R -△R △T -△T
34 32.917 32.959 33.000 0.12 -0.12 0.03 -0.03
35 31.577 31.613 31.649 0.11  -0.11  0.02 -0.02
36 30.300 30.330 30.360 0.10 -0.10 0.02 -0.02
37 29.085 29.111 29.137 0.09 -0.09 0.02 -0.02
38 27.911 27.939 27.967 0.10 -0.10 0.02 -0.02
39 26.796 26.826 26.856 0.11 -0.11 0.02 -0.02
40 25.731 25.763 25.795 0.12 -0.12 0.03 -0.03
41 24.715 24.749 24.783 0.14 -0.14 0.03 -0.03
42 23.746 23.781 23.816 0.15 -0.15 0.03 -0.03

档位:2 R37=29.164KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)   电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 32.977 33.018 33.059 0.12 -0.12 0.03 -0.03
35 31.635 31.670 31.706 0.11  -0.11  0.02 -0.02
36 30.354 30.385 30.415 0.10 -0.10 0.02 -0.02
37 29.138 29.164 29.189 0.09 -0.09 0.02 -0.02
38 27.962 27.990 28.018 0.10 -0.10 0.02 -0.02
39 26.844 26.874 26.904 0.11 -0.11 0.02 -0.02
40 25.778 25.810 25.842 0.12 -0.12 0.03 -0.03
41 24.760 24.794 24.828 0.14 -0.14 0.03 -0.03
42 23.789 23.824 23.860 0.15 -0.15 0.03 -0.03

档位:3 R37=29.216KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)   电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.035 33.076 33.117 0.12 -0.12 0.03 -0.03
35 31.690 31.726 31.761 0.11  -0.11  0.02 -0.02
36 30.407 30.438 30.468 0.10 -0.10 0.02 -0.02
37 29.190 29.216 29.242 0.09 -0.09 0.02 -0.02
38 28.011 28.039 28.067 0.10 -0.10 0.02 -0.02
39 26.891 26.921 26.951 0.11 -0.11 0.02 -0.02
40 25.823 25.855 25.887 0.12 -0.12 0.03 -0.03
41 24.803 24.837 24.871 0.14 -0.14 0.03 -0.03
42 23.830 23.866 23.901 0.15 -0.15 0.03 -0.03

档位:4 R37=29.269KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)   电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.096 33.137 33.179 0.12 -0.12 0.03 -0.03
35 31.748 31.784 31.820 0.11  -0.11  0.02 -0.02
36 30.464 30.494 30.525 0.10 -0.10 0.02 -0.02
37 29.243 29.269 29.294 0.09 -0.09 0.02 -0.02
38 28.062 28.091 28.119 0.10 -0.10 0.02 -0.02
39 26.941 26.971 27.001 0.11 -0.11 0.02 -0.02
40 25.871 25.903 25.935 0.12 -0.12 0.03 -0.03
41 24.849 24.883 24.917 0.14 -0.14 0.03 -0.03
42 23.875 23.910 23.945 0.15 -0.15 0.03 -0.03

档位:5 R37=29.322KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.156 33.197 33.239 0.12 -0.12 0.03 -0.03
35 31.806 31.842 31.878 0.11  -0.11  0.02 -0.02
36 30.519 30.550  30.580 0.10 -0.10 0.02 -0.02
37 29.295 29.322 29.348 0.09 -0.09 0.02 -0.02
38 28.114 28.142 28.170 0.10 -0.10 0.02 -0.02
39 26.990 27.020 27.050 0.11 -0.11 0.02 -0.02
40 25.918 25.950 25.982 0.12 -0.12 0.03 -0.03
41 24.895 24.929 24.963 0.14 -0.14 0.03 -0.03
42 23.918 23.954 23.989 0.15 -0.15 0.03 -0.03

档位:6 R37=29.375KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.216 33.257 33.299 0.12 -0.12 0.03 -0.03
35 31.864 31.900 31.935 0.11  -0.11  0.02 -0.02
36 30.574 30.605 30.636 0.10 -0.10 0.02 -0.02
37 29.349 29.375 29.400 0.09 -0.09 0.02 -0.02
38 28.164 28.192 28.221 0.10 -0.10 0.02 -0.02
39 27.039 27.069 27.099 0.11 -0.11 0.02 -0.02
40 25.964 25.997 26.029 0.12 -0.12 0.03 -0.03
41 24.939 24.974 25.008 0.14 -0.14 0.03 -0.03
42 23.961 23.997 24.032 0.15 -0.15 0.03 -0.03

档位:7 R37=29.428KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.276 33.317 33.359 0.12 -0.12 0.03 -0.03
35 31.921 31.957 31.993 0.11  -0.11  0.02 -0.02
36 30.630 30.660 30.691 0.10 -0.10 0.02 -0.02
37 29.402 29.428 29.453 0.09 -0.09 0.02 -0.02
38 28.215 28.243 28.272 0.10 -0.10 0.02 -0.02
39 27.087 27.118 27.148 0.11 -0.11 0.02 -0.02
40 26.011 26.044 26.076 0.12 -0.12 0.03 -0.03
41 24.985 25.019 25.053 0.14 -0.14 0.03 -0.03
42 24.004 24.040 24.076 0.15 -0.15 0.03 -0.03

档位:8 R37=29.481KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.336 33.377 33.419 0.12 -0.12 0.03 -0.03
35 31.979 32.015 32.051 0.11  -0.11  0.02 -0.02
36 30.685 30.715 30.746 0.10 -0.10 0.02 -0.02
37 29.455 29.481 29.507 0.09 -0.09 0.02 -0.02
38 28.266 28.294 28.323 0.10 -0.10 0.02 -0.02
39 27.136 27.167 27.197 0.11 -0.11 0.02 -0.02
40 26.058 26.091 26.123 0.12 -0.12 0.03 -0.03
41 25.030 25.064 25.098 0.14 -0.14 0.03 -0.03
42 24.048 24.083 24.119 0.15 -0.15 0.03 -0.03

档位:9 R37=29.535KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值  △R -△R △T -△T
34 33.397 33.439 33.480 0.12 -0.12 0.03 -0.03
35 32.037 32.073 32.109 0.11  -0.11  0.02 -0.02
36 30.741 30.772 30.802 0.10 -0.10 0.02 -0.02
37 29.508 29.535 29.561 0.09 -0.09 0.02 -0.02
38 28.318 28.346 28.374 0.10 -0.10 0.02 -0.02
39 27.186 27.216 27.247 0.11 -0.11 0.02 -0.02
40 26.106 26.138 26.171 0.12 -0.12 0.03 -0.03
41 25.075 25.110 25.144 0.14 -0.14 0.03 -0.03
42 24.092 24.128 24.163 0.15 -0.15 0.03 -0.03

档位:10 R37=29.588KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值 △R -△R △T -△T
34 33.457 33.499 33.540 0.12 -0.12 0.03 -0.03
35 32.095 32.131 32.167 0.11  -0.11  0.02 -0.02
36 30.796 30.827 30.858 0.10 -0.10 0.02 -0.02
37 29.562 29.588 29.614 0.09 -0.09 0.02 -0.02
38 28.369 28.397 28.425 0.10 -0.10 0.02 -0.02
39 27.235 27.265 27.296 0.11 -0.11 0.02 -0.02
40 26.153 26.185 26.218 0.12 -0.12 0.03 -0.03
41 25.120 25.155 25.189 0.14 -0.14 0.03 -0.03
42 24.135 24.171 24.207 0.15 -0.15 0.03 -0.03

档位:11 R37=29.641KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值 △R -△R △T -△T
34 33.518 33.560 33.602 0.12 -0.12 0.03 -0.03
35 32.153 32.190 32.226 0.11  -0.11  0.02 -0.02
36 30.852 30.883 30.914 0.10 -0.10 0.02 -0.02
37 29.615 29.641 29.667 0.09 -0.09 0.02 -0.02
38 28.420 28.449 28.477 0.10 -0.10 0.02 -0.02
39 27.284 27.315 27.346 0.11 -0.11 0.02 -0.02
40 26.201 26.233 26.266 0.12 -0.12 0.03 -0.03
41 25.166 25.201 25.235 0.14 -0.14 0.03 -0.03
42 24.179 24.215 24.251 0.15 -0.15 0.03 -0.03

档位:12 R37=29.695KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值 中心值 最大值 △R -△R △T -△T
34 33.578 33.620 33.662 0.12 -0.12 0.03 -0.03
35 32.211 32.247 32.283 0.11  -0.11  0.02 -0.02
36 30.907 30.938 30.969 0.10 -0.10 0.02 -0.02
37 29.668 29.695 29.721 0.09 -0.09 0.02 -0.02
38 28.471 28.500 28.528 0.10 -0.10 0.02 -0.02
39 27.333 27.364 27.394 0.11 -0.11 0.02 -0.02
40 26.247 26.280 26.313 0.12 -0.12 0.03 -0.03
41 25.211 25.246 25.280 0.14 -0.14 0.03 -0.03
42 24.222 24.258 24.294 0.15 -0.15 0.03 -0.03

档位:13 R37=29.749KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%

温度(℃)  电阻(KΩ) 电阻精度(%)  温度精度(℃)
最小值
