 MF52环氧树脂头NTC热敏电阻

选型指南        返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。

1.产品简介:
   MF52珠状测温型热敏电阻是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围:
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池

3.特点:
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好

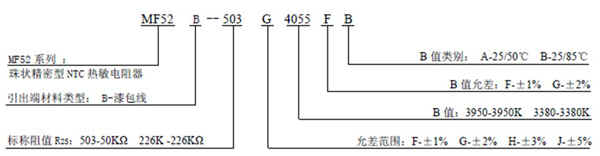

3.型号命名:
5.外型结构和尺寸:

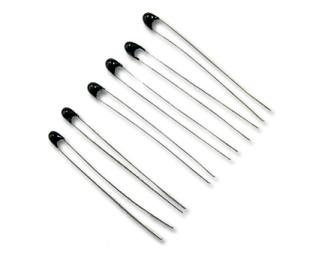

A型:(引线为镀锡钢线)
外型尺寸和结构A型

代号

D

L1

L2

d

max

max

type

±0.05

A0

2.2

4.0

25

0.4

A1

2.8

4.0

25

0.4

A2

3.0

4.0

25

0.45

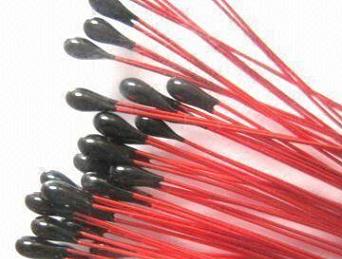

B型:(引线为漆包线)
外型尺寸和结构B型

代号

D

L1

L2

d

max

max

type

±0.05

B

3.0

4.0

80

0.3

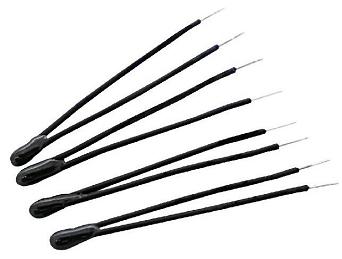

C型:(引线为高温氟塑线)
外型尺寸和结构C型

代号

D

L1

L2

L3

d

max

max

type

±1

±0.05

C

4.0

7.5

80

5

0.5

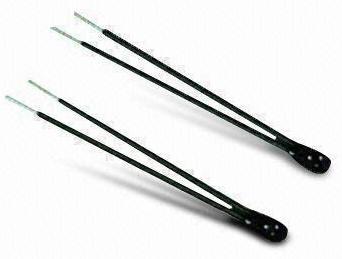

D型:(引线为PVC导线)
外型尺寸和结构D型

代号

D

L1

L2

L3

d

max

max

type

±1

±0.05

D

4.0

7.5

80

5

0.32

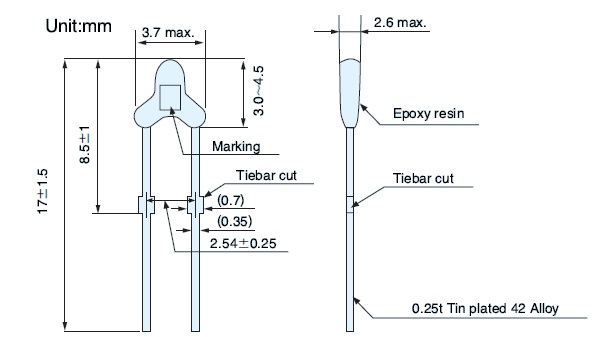

E 型:(引线为镀锡铜线)

外型尺寸和结构F型

代号

D

L1

L2

d

max

max

±1.5

max

E 2.5 4.0

25

0.45
F型:(引线和包封头均为特殊规格)

G型:(引线为绝缘电子引线) 引线长度小于25mm以内可替代MF52D系列

代号

D

L1

L2

L3

d

F

max

max

max

±1

±0.05

±0.05

G1

2.5

5.0

25

用户确定

0.3

/

G2 3.5 6.0 45

用户确定

0.45 /

MF52A

MF52B

MF52C

MF52D

MF52E

MF52F



MF52G






产品型号

标称电阻值

B值

额定功率

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mw) (mW/℃)

(S)

(℃)

B(25/85℃)K

MF52□-102□3270A

1 3270A ≤50

≥2.0

静止空气中

≤15

静止空气中
-55~+125℃

MF52□-102□3950A

1 3950A
MF52□-152□3950A-S 1.5 3950A
MF52□-202□3380A-J 2 3380A

MF52□-202□3470A-S

2 3470A
MF52□-202□3483A 2 3483A
MF52□-202□3550A-A 2 3350A
MF52□-202□3930A-A 2 3930A
MF52□-202□3950A-A 2 3950A

MF52□-202□4000A

2 4000A
MF52□-212□3560X(25/100)-A 2.1 3560X(25/100)

MF52□-2.252K□3935A-A

2.252 3935A

MF52□-2.55K□3740A

2.55 3740A
MF52□-2.78KK□4170A-A 2.78 4170A
MF52□-302□3950A-S 3 3950A
MF52□-302□4090B-A 3 4090B
MF52□-332□3950A-A 3.3 3950A

MF52□-472□3470A-S

4.7 3470A
MF52□-472□3950A-AS 4.7 3950A
MF52□-502□3270A 5 3270A

MF52□-502□3380A-S

5 3380A
MF52□-502□3470A 5 3470A
MF52□-502□3600A 5 3600A

MF52□-502□3950A

5 3950A

MF52□-682□3977B-A

6.8 3977B

MF52□-682□4200A-A

6.8 4200A

MF52□-802□3780A

8 3780A

MF52□-103□3270A

10 3270A

MF52□-103□3435B

10 3435B
MF52□-103□3450B-A 10 3450B

MF52□-103□3470A

10 3470A

MF52□-103□3600A

10 3600A

MF52□-103□3950A

10 3950A

MF52□-103□3977B-A

10 3977B

MF52□-103□4100A-A

10 4100A

MF52□-153□3680A

15 3680A
MF52□-153□3950A-A 15 3950A

MF52□-153□4100A

15 4100A
MF52□-153□4150A 15 4150A

MF52□-203□3950A

20 3950A

MF52□-203□4150B

20 4150B
MF52□-203□4200A 20 4200A
MF52□-233□3950A 23 3950A
MF52□-233□4200A-A 23 4200A

MF52□-303□3899A

30 3899A

MF52□-303□3950A

30 3950A
MF52□-303□4200A 30 4200A

MF52□-40.27K□3900A

40.27 3900A

MF52□-40.27K□3979B-A

40.27 3979B
MF52□-403□3950A 40 3950A

MF52□-473□3950A

47 3950A

MF52□-473□3990A

47 3990A
MF52□-473□4150A 47 4150A

MF52□-49.12K□3979B-A

49.12 3979B

MF52□-503□3950A

50 3950A

MF52□-503□3990A-A

50 3990A

MF52□-503□4050A-A

50 4050A
MF52□-503□4150A 50 4150A

MF52□-104□3950A

100 3950A

MF52□-104□3990A-A

100 3990A

MF52□-104□4000A

100 400A

MF52□-104□4050A

100 4050A

MF52□-104□4150A

100 4150A

MF52□-104□4200A-A

100 4200A
MF52□-104□4250A 100 4250A
MF52□-104□4450A 100 4450A

MF52□-154□4370B-A

150 4370B
MF52□-154□4500A 150 4500A
MF52□-204□4250A 200 4250A

MF52□-474□4450A

470 4450A
MF52□-105□4700A 1000 4700A
MF52□-105□4730A-A 1000 4730A

华巨替代石冢列表

华巨产品型号 石冢产品型号

标称电阻值

B值

额定功率

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mw) (mW/℃)

(S)

(℃)

B(25/85℃)K

MF52F-202E3976EB 202AP-2 2.00 ±0.5% 3976B ±0.5% 6 1.2 15 -60~+150℃
MF52F-2.252KE3976EB 232AP-2 2.252 3976B
MF52F-502E3976EB 502AP-2 5.00 3976B
MF52F-103E3435EB 103AP-2 10.0 3435B
MF52F-103E3976EB 103AP-2-A 10.0 3976B
MF52F-203E3976EB 203AP-2 20.0 3976B
MF52F-503E4220EB 503AP-2 50.0 4220B
MF52E-104E4261EB 104AP-2 100 4261B
MF52E-204E4470B 204AP-2 200 4470B

华巨替代石冢列表2

华巨产品型号 石冢产品型号

标称电阻值

B值

额定功率

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mw) (mW/℃)

(S)

(℃)

B(25/85℃)K

MF52F-102F3100FB 102AT-2 1 ±1% 3100B ±1% 10 2 15 -60~+90℃
MF52F-202F3182B 202AT-2 2 3182B
MF52F-502F3324B 502AT-2 5 3324B -50~+110℃
MF52F-103F3435B 103AT-2 10 3435B
MF52F-203F4103B 203AT-2 20 4103B
MF52F-104F4665B 104AT-2 100 4665B
CWFZS-102F3100B 102AT-11 1 3100B 13 3 75 -50~+90℃
CWFZS-202F3182B 202AT-11 2 3182B
CWFZS-502F3324B 502AT-11 5 3324B -50~+105℃
CWFZS-103F3435B 103AT-11 10 3435B
MF52D1-103F3435B 103AT-4 sharp1 10 3435B 10 2 10 -50~+90℃
MF52D2-103F3435B 103AT-4 sharp2 10 3435B 20 4 35
MF52A1-103F3435B 103AT-5 10 3435B 12.5 2.5 15 -50~+110℃
