 MF51单端玻封NTC热敏电阻

选型指南        返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。

1.产品简介:

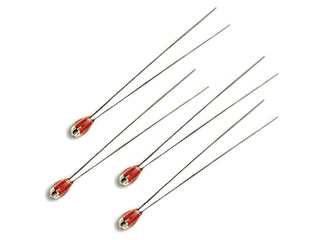

   MF51单端玻封测温型NTC热敏电阻是采用新材料、新工艺生产的小体积的单端玻封NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围:
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池
3.特点:
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好

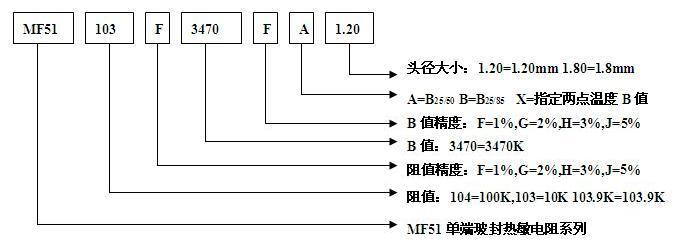

3.型号命名:

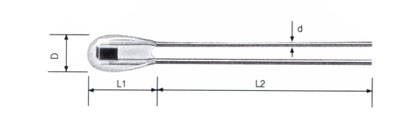

外形结构和尺寸

型号

D

L1max

L2

d±0.05

MF51-2.80 2.80±0.20 4.40 30±5 50±5 0.28

MF51-1.80

1.80±0.20

3.80

30±5

50±5

0.23

MF51-1.50

1.5±0.20

2.00

30±5 50±5

0.21

MF51-1.25

1.25±0.20

1.80

30±5

50±5

0.21

MF51-1.20

1.20±0.20

1.80

30±5

50±5

0.21

MF51-0.70

0.70±0.20

1.20

30±5

50±5

0.15

另有:Dmax=0.90mm,Dmax=1.75mm,Dmax=1.95mm产品

3.物理特性:

耗散系数(mW/℃)

热时间常数(S)

静态空气下

静态空气中

2.1

≤5







型号

标称电阻值

B值

工作温度

R25 (KΩ)

特定阻值

精度

(25/50℃)(K)

特定B值

精度

(℃)

MF51-0T6.0K□3420□B

2.186

R0=6KΩ

±1%
±2%
±3%
±5%



B25/85=3420

±1%

-55~300

MF51-502□3270□A

5



3270



MF51-502□3470□A

5



3470



MF51-50T3.458K□3450□X

8.53

R50=3.458KΩ



B0/100=3450

MF51-103□3380□A

10



3380



MF51-103□3435□B

10





B25/85=3435

MF51-103□3470□A

10



3470



MF51-103□3950□A

10



3950



MF51-203□3950□A

20



3950



MF51-49.12K□3970□X

49.12

R100=3.30KΩ



B0/100=3970

MF51-503□3900□A

50



3900



MF51-503□3950□A

50



3950



MF51-503□4036□A

50



4036



MF51-98.63K□4300□X

98.63

R200=0.55KΩ



B100/200=4300

MF51-104□3950□A

100



3950



MF51-104□3990□A

100



3990



MF51-104□4000□A

100



4000



MF51-104□4100□A

100



4100



MF51-104□4200□A

100



4200



MF51-175T2.109K□3899□A

200

R175=2.109KΩ

3899



MF51-204□3500□A

200



3500



MF51-224□4130□A

220



4130



MF51-200T1.000K□4537□A

231.4

R200=1KΩ



B100/200=4537

MF51-504□4050□A

500



4050



MF51-504□4300□A

500



4300



MF51-504□4400□B

500





B25/85=4400

MF51-105□4200□A

1000



4200



MF51-105□4608□B

1000





B25/85=4608

MF51-1.08M□4200□A

1080



4200



MF51-115□4150□A

1100



4150



MF51-1.388M□4600□A

1388



4600



常用单端玻封型号

型号

标称电阻值

B值

D

工作温度

R25 (KΩ)

精度

(25/50℃)

特定B值

精度

mm

(℃)

(K)
MF51-104□3950FA-0.9 100

F:±1%
G:±2%
H:±3%
J:±5%

3950

F:±1%
G: ±2%
H: ±3%
J: ±5%

0.9

-55~300

MF51-103□3380FA-□.□□ 10 3380   □.□□
MF51-103□3435FB-□.□□ 10   B25/85=3435 □.□□
MF51-103□3950FA-□.□□ 10 3950   □.□□
MF51-103□3470FA-□.□□ 10 3470   □.□□
MF51-503□3950FA-□.□□ 50 3950   □.□□
MF51-104□3950FA-□.□□ 100 3950   □.□□
MF51-104□4200FA-□.□□ 100 4200   □.□□
MF51-105H4608GA-□.□□ 1000 4608   □.□□
MF51-503.485K□3400FA-□.□□ 503.485 3400   □.□□
MF51-502□3950FA-□.□□ 5 3940   □.□□
MF51-103□3380FA-□.□□ 10 3380   □.□□
MF51-103□3435FB-□.□□ 10   B25/85=3435 □.□□
MF51-103□3950FA-□.□□ 10 3950   □.□□
MF51-503□3950FA-□.□□ 50 3950   □.□□
MF51-503□4050FA-□.□□ 50 4050   □.□□
MF51-96.5K□3950FA-□.□□ 96.5 3950   □.□□
MF51-96.5K□4200FA-□.□□ 96.5 4200   □.□□
MF51-104□3950FA-□.□□ 100 3950   □.□□
MF51-104□4200FA-□.□□ 100 4200   □.□□
MF51-104□4320FA-□.□□ 100 4320   □.□□
MF51-103.9K□3951FA-□.□□ 103.9 3951   □.□□
MF51-103.9K□4200FA-□.□□ 103.9 4200   □.□□
MF51-204□3899FA-□.□□ 200 3899   □.□□
MF51-224□4130FA-□.□□ 220 4130   □.□□
MF51-234□4537FX-□.□□ 230   B100/200=4537 □.□□
MF51-105□4608FB-□.□□ 1000   B25/85=4608 □.□□
MF51-1.388M□4600FA-□.□□ 1388 4600   □.□□
