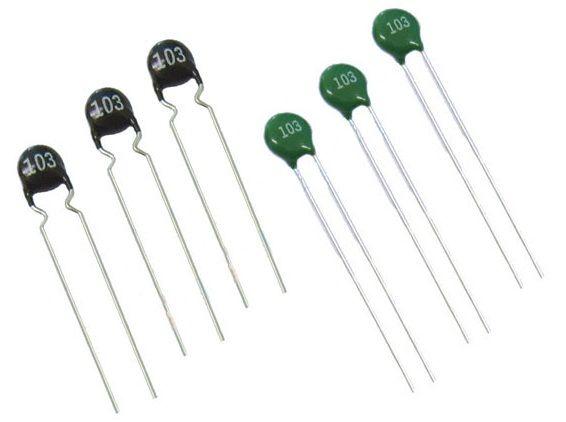

MF11补偿型热敏电阻  MF11补偿型热敏电阻

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。
1.应用范围:
用于一般精度的温度测量和在计量设备、晶体管电路中的温度补偿。

2.特点:
MF11:B值误差范围小,对于阻值误差范围在5%的产品,其一致性、互换性良好。
MF12:阻值范围宽,最大标称电阻值可达2M,稳定性好。

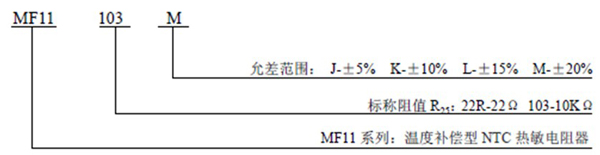

3.型号命名:

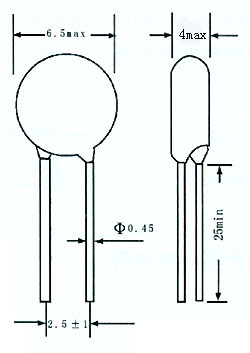

外型结构和尺寸:

4.主要技术参数:
时间常数≤30S
测量功率≤0.1mW
使用温度范围-55~+125℃
B值及允许偏差见下表
耗散系数≥6mW/℃
额定功率0.5W

型号

25℃时额定零功率电阻值

B值

阻值范围(Ω)

允许偏差(%)

(25/50℃)标称值(K)

允许偏差(%)

MF11

3.3~33
6.8~68
15~150
33~330
68~680
150~1500
330~3300
680~6800
1500~15000
3300~33000
6800~68000
15000~150000
33000~330000
68000~680000
150000~5000000

±5

±10


±20

2700
2830
2950
3100
3250
3400
3570
3740
3900
4050
4250
4450
4670
4800
5050
±5

注:我公司还可按用户的特殊要求供货。

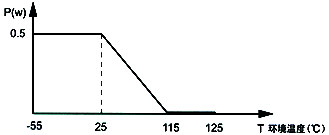

降功耗曲线:

额定功率0.5W

规格型号

25℃时额定零功率电阻值

阻值精度(%)

B值

B值精度

MF11-050 5

±5
±10
±20

2400

±5
±10

MF11-100 10 2800
MF11-150 15 2800
MF11-200 20 2800
MF11-220 22 2800
MF11-270 27 3000
MF11-330 33 3000
MF11-390 39 3000
MF11-470 47 3100
MF11-500 50 3100
MF11-680 68 3100
MF11-820 82 3100
MF11-101 100 3200
MF11-121 120 3200
MF11-151 150 3200
MF11-201 200 3200
MF11-221 220 3500
MF11-271 270 3500
MF11-331 330 3500
MF11-391 390 3500
MF11-471 470 3500
MF11-501 500 3500
MF11-561 560 3500
MF11-681 680 3800
MF11-821 820 3800
MF11-102 1000 3800
MF11-122 1200 3800
MF11-152 1500 3800
MF11-202 2000 4000
MF11-222 2200 4000
MF11-272 2700 4000
MF11-302 3000 4000
MF11-332 3300 4000
MF11-392 3900 4000
MF11-472 4700 4050
MF11-502 5000 4050
MF11-562 5600 4050
MF11-682 6800 4050
MF11-822 8200 4050
MF11-103 10000 4050
MF11-123 12000 4050
MF11-153 15000 4150
MF11-203 20000 4300
MF11-303 30000 4300
MF11-473 47000 4300
MF11-503 50000 4300
MF11-683 68000 4300
MF11-104 100000 4500
MF11-124 120000 4700
MF11-154 150000 4700
MF11-204 200000 4700
MF11-304 300000 4700
MF11-504 500000 4800
MF11-105 1000000 4900

注:我公司还可按用户的特殊要求供货。
