MYL系列防雷型压敏电阻 MYL5□ S系列

防雷型压敏电阻

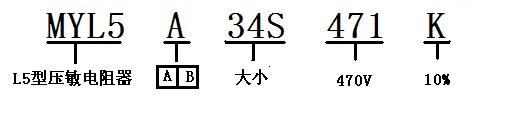

选型指南      返回上一页面

1.应用范围:
·晶体管、二极管、IC、可控硅和半导体开关元件以及各种电子设备过压保护
·家用电器、工业电器、继电器和电子阀的浪涌吸收
·静电放电和噪音信号消除
·漏电保护、开关过电压保护
·电话机、程控交换机等通讯设备及过电压保护

2.特点及技术特性:
·尺寸小,通流容量和能量耐量大
·环氧树脂绝缘包封
·响应时间:<25ns
·使用环境温度:-40℃~+85℃
·绝缘阻抗:≥500MΩ
·压敏电压温度系数:-0.5%/℃
·芯片直径为:22、34、38mm
·压敏电压的允许偏差为:K±10%

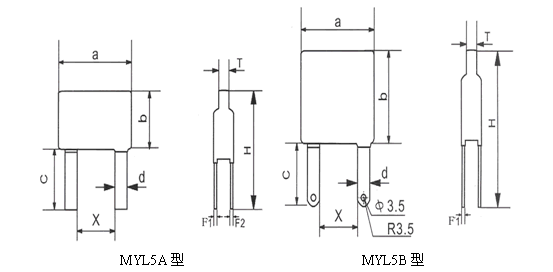

3.外型结构和尺寸:(mm)
规格
外形尺寸(mm)
Amax Bmax Hmax Tmax C D±1 F1 F2 X±1
22S
35 25 57 14 32 7 1.5 0.5 10
34S
37 37.5 59 14 21 7 0.5 - 12
38S
41.5 43 64 14 21 7 0.5 - 12

4.主要技术参数:


型号
最大连续工作电压
压敏电压
最大限制
电压
通流容量(8/20u s)
最大能量
(J)
电容量
AC(V)
DC(V)
V1mA
Vp(V)
lp(A)
1次(A)
2次(A)
2ms
1KH Z (pF)
MYL5□22S201K 130 170 200(180-220) 340 150 20000 15000 200 5800
MYL5□22S221K 140 180 220(198-242) 360 150 20000 15000 200 5450
MYL5□22S241K 150 200 240(216-264) 395 150 20000 15000 200 4900
MYL5□22S271K 175 225 270(243-297) 455 150 20000 15000 240 4700
MYL5□22S301K 190 245 300(270-330) 495 150 20000 15000 270 4300
MYL5□22S331K 215 275 330(297-363) 540 150 20000 15000 300 3720
MYL5□22S361K 230 300 360(324-396) 595 150 20000 15000 300 3350
MYL5□22S391K 250 320 390(351-429) 650 150 20000 15000 330 3000
MYL5□22S431K 275 350 430(387-473) 710 150 20000 15000 360 2800
MYL5□22S471K 300 385 470(423-517) 775 150 20000 15000 360 2600
MYL5□22S511K 320 415 510(459-561) 855 150 20000 15000 390 2400
MYL5□22S561K 350 455 560(504-616) 945 150 20000 15000 390 2200
MYL5□22S621K 380 505 620(558-682) 1025 150 20000 15000 390 2000
MYL5□22S681K 420 560 680(612-748) 1120 150 20000 15000 400 1800
MYL5□22S751K 460 615 750(675-825) 1240 150 20000 15000 440 1600
MYL5□22S821K 510 670 820(738-902) 1355 150 20000 15000 500 1500
MYL5□22S911K 550 745 910(819-1001) 1500 150 20000 15000 550 1350
MYL5□22S102K 625 825 1000(900-1100) 1650 150 20000 15000 600 1150
MYL5□22S112K 680 895 1100(990-1210) 1815 150 20000 15000 650 1000
MYL5□22S122K 705 970 1200(1080-1320) 1980 150 20000 15000 700 700
MYL5□34S201K 130 170 200(185-225) 340 200 30000 20000 270 6900
MYL5□34S221K 140 180 220(198-242) 360 200 30000 20000 270 6300
MYL5□34S241K 150 200 240(216-264) 395 200 30000 20000 300 5400
MYL5□34S271K 175 225 270(243-297) 455 200 30000 20000 300 4900
MYL5□34S301K 190 245 300(270-330) 495 200 30000 20000 330 4200
MYL5□34S331K 215 275 330(297-363) 540 200 30000 20000 350 3950
MYL5□34S361K 230 300 360(324-396) 595 200 40000 25000 350 3700
MYL5□34S391K 250 320 390(351-429) 650 200 40000 25000 370 3400
MYL5□34S431K 275 350 430(387-473) 710 200 40000 25000 400 3200
MYL5□34S471K 300 385 470(423-517) 775 200 40000 25000 430 3000
MYL5□34S511K 320 415 510(459-561) 855 200 40000 25000 460 2800
MYL5□34S561K 350 455 560(504-616) 945 200 40000 25000 500 2600
MYL5□34S621K 380 505 620(558-682) 1025 200 40000 25000 550 2450
MYL5□34S681K 420 560 680(612-748) 1120 200 40000 25000 600 2200
MYL5□34S751K 460 615 750(675-825) 1240 200 40000 25000 650 1700
MYL5□34S821K 510 670 820(738-902) 1355 200 40000 25000 700 1400
MYL5□34S911K 550 745 910(819-1001) 1500 200 40000 25000 750 1300
MYL5□34S102K 625 825 1000(900-1100) 1650 200 40000 25000 800 1150
MYL5□34S112K 680 895 1100(990-1210) 1815 200 40000 25000 900 850
MYL5□34S122K 705 970 1200(1080-1320) 1980 200 40000 25000 1050 740
MYL5□38S201K 130 170 200(185-225) 340 400 40000 25000 310 8100
MYL5□38S221K 140 180 220(198-242) 360 400 40000 25000 330 7800
MYL5□38S241K 150 200 240(216-264) 395 400 40000 25000 360 7400
MYL5□38S271K 175 225 270(243-297) 455 400 40000 25000 380 6750
MYL5□38S301K 190 245 300(270-330) 495 400 40000 25000 400 5900
MYL5□38S331K 215 275 330(297-363) 540 400 40000 25000 430 5300
MYL5□38S361K 230 300 360(324-396) 595 400 50000 30000 460 4700
MYL5□38S391K 250 320 390(351-429) 650 400 50000 30000 490 4300
MYL5□38S431K 275 350 430(387-473) 710 400 50000 30000 550 3900
MYL5□38S471K 300 385 470(423-517) 775 400 50000 30000 590 3500
MYL5□38S511K 320 415 510(459-561) 855 400 50000 30000 640 3200
MYL5□38S561K 350 455 560(504-616) 945 400 50000 30000 720 2800
MYL5□38S621K 380 505 620(558-682) 1025 400 50000 30000 800 2700
MYL5□38S681K 420 560 680(612-748) 1120 400 50000 30000 830 2600
MYL5□38S751K 460 615 750(675-825) 1240 400 50000 30000 850 2430
MYL5□38S821K 510 670 820(738-902) 1355 400 50000 30000 920 2150
MYL5□38S911K 550 745 910(819-1001) 1500 400 50000 30000 960 1900
MYL5□38S102K 625 825 1000(900-1100) 1650 400 50000 30000 1020 1750
MYL5□38S112K 680 895 1100(990-1210) 1815 400 50000 30000 1100 1530
MYL5□38S122K 705 970 1200(1080-1320) 1980 400 50000 30000 1200 1200
