		MF53-1NTC 热敏电阻温度传感器

   主要适用于远距离多点位温度、湿度的测量和控制系统作感温元件，也适用于厂房、宾馆的空气调节；油库、仓库的火警预报；铁路、桥梁地温的监视；矿山、煤井的温度测量和控制等方面作感温元件。
    在+70℃下的阻值随时间变化特性见图，经可靠性试验，失效率为4.5X10^-8/h，其失效判据：

    ⑴ 外观端封开裂
    ⑵ 室温阻值变化△R/R≥±2%
    ⑶ B值变化△B/B≥±1%

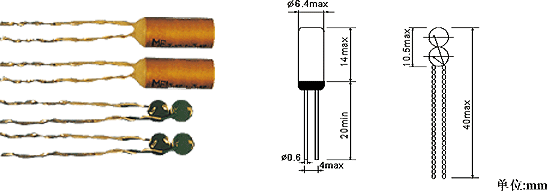

6.外形结构和尺寸：

主要参数：

标称阻值 rated resistance
(Ω) 2890

测温精度等级 (℃) ±0.5 ±1 ±2

B值（25-85℃） B value(25-85℃) (K) 3565

B值允许偏差 B value tolerance (%) ±2

时间常数 time constant
(s) ≤120

耗散系数 dissipation factor (mW/℃) ≥6

工作温度 working temperature (℃) -55~100

标准代号 S tandard Code GB6666-86

阻值-温度特性曲线 R-T Characteristics:

温度 Temperature(℃)	零功率电阻值Zero-power resistance(Ω)	零功率电阻值允许偏差Zero-power resistance tolerance(%)
温度 Temperature(℃)	零功率电阻值Zero-power resistance(Ω)	1.0级	1.5级
-55	1460×10²*	±6.43	±9.65
-50	1089×10²	±6.14	±9.21
-45	8100×10	±5.88	±8.82
-40	6060×10	±5.63	±8.45
-35	4587×10	±5.40	±8.10
-30	3530×10	±5.30	±7.95
-25	2712×10	±5.20	±7.80
-20	2098×10	±5.09	±7.64
-15	1648×10	±4.90	±7.35
-10	1290×10	±4.71	±7.07
-5	1025×10	±4.63	±6.95
0	8170*	±4.54	±6.81
5	6626	±4.48	±6.72
10	5359	±4.33	±6.50
15	4335	±4.20	±6.30
20	3506	±4.09	±6.14
25	2890*	±3.96	±5.94
30	2379	±3.88	±5.82
35	1971	±3.75	±5.62
40	1643	±3.63	±5.44
45	1377	±3.52	±5.28
50	1160	±3.41	±5.11
55	968.0	±3.31	±4.96
60	823.0	±3.21	±4.81
65	702.0	±3.11	±4.66
70	602.0	±3.02	±4.53
75	520.0	±2.94	±4.41
80	450.0	±2.85	±4.27
85	390.0*	±2.77	±4.15
90	339.0	±2.70	±4.05
95	296.0	±2.63	±3.94
100	258.0*	±2.56	±3.84

注：1.0级，1.5级指产品测温精度

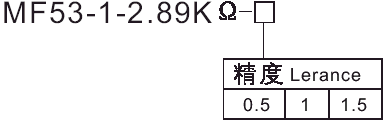

★订货文件填写示例：

产品型号-标称阻值及允许偏差
