    ESD贴片压敏电阻专业制造商-华巨电子ESD静电防护专家,华巨电子生产的各种低容量静电防护压敏电阻-ESD压敏电阻系列为您的电子产品保驾护航,彻底摆脱静电带来的干扰。公司开发的超低容量ESD压敏电阻主要应用于一些高速的信号传输接口的应用,在消除静电的同时可以保证信号不失真,主要应用在USB2.0,USB3.0,IEEE1394、DVI以及高速以太网等高速数据传输端口中。华巨电子-电子产品的保护专家。

1.SMD压敏电阻应用范围:
·保护元件和电路,防止在电源供应、控制和信号线产生的ESD
·为ICCMOS和MOSFET提供线上过压保护。
·在许多领域中可代替表面贴装TVS齐纳二极管
·用于协助各种终端产品实现电磁兼容
2.贴片压敏电阻具体应用:
·笔记本电脑、数码相机、掌上电脑、手机、MP3、主板、路由器 、汽车电子、液晶模块、网络电话、麦克风耳机等
3.SMD压敏电阻外型结构和尺寸:(mm)



外形尺寸

规格

外形尺寸(mm)

L W T MB
0603 1.0 ± 0.10 0.5 ± 0.10 0.5 ± 0.20 0.30+0.2/-0.1
0603 1.6 ±0.15 0.8 ±0.10 0.8 ± 0.20 0.30+0.2/-0.1

外型尺寸图



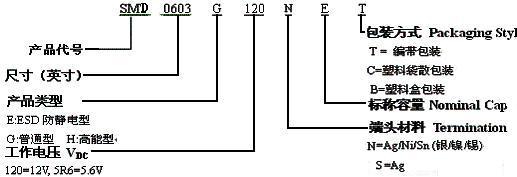

1.0402基本静电防护型产品:

型号

工作电压

压敏电压

最大限制电压 峰值电流 能量耐量 电容量 ESD 测试

IEC61000-4-2

Vac Vdc 最小值 最大值

Vc(V)

IP(A) ET(J)

CN(pF)

V1mA(V) V1mA(V)

8/20μs

8/20µs 10/1000µs @1KHZ/1.0V
SMD0402E5R5N180T 4.0 5.5 10.0 14.0 18 3 0.005 18 接触放电电压:8kv

空气放电电压:15kv

SMD0402E5R5N300T 4.0 5.5 10.0 14.0 18 5 0.005 30
SMD0402E5R5N500T 4.0 5.5 10.0 14.0 18 10 0.01 50
SMD0402E5R5N800T 4.0 5.5 10.0 14.0 18 10 0.02 80
SMD0402E5R5N101T 4.0 5.5 10.0 14.0 18 20 0.05 100
SMD0402E8R0N330T 6.0 8.0 10.0 16.0 26 3 0.005 33
SMD0402E8R0N101T 6.0 8.0 10.0 16.0 26 3 0.01 100
SMD0402E9R0N180T 6.4 9.0 11.0 16.0 26 3 0.005 18
SMD0402E9R0N300T 6.4 9.0 11.0 16.0 26 5 0.005 30
SMD0402E9R0N500T 6.4 9.0 11.0 16.0 26 10 0.01 50
SMD0402E9R0N800T 6.4 9.0 11.0 16.0 26 15 0.02 80
SMD0402E9R0N101T 6.4 9.0 11.0 16.0 26 20 0.05 100
SMD0402E140N180T 10.0 14.0 16.0 22.0 39 3 0.005 18
SMD0402E140N300T 10.0 14.0 16.0 22.0 39 5 0.01 30
SMD0402E140N500T 10.0 14.0 16.0 22.0 39 10 0.02 50
SMD0402E140N800T 10.0 14.0 16.0 22.0 39 15 0.03 80
SMD0402E140N101T 10.0 14.0 16.0 22.0 39 20 0.05 100
SMD0402E180N150T 12.7 18.0 22.0 28.0 48 2 0.05 15
SMD0402E180N180T 12.7 18.0 22.0 28.0 48 5 0.01 18
SMD0402E180N300T 12.7 18.0 22.0 28.0 48 10 0.02 30
SMD0402E180N500T 12.7 18.0 22.0 28.0 48 10 0.02 50
SMD0402E180N800T 12.7 18.0 22.0 28.0 48 15 0.03 80
SMD0402E180N101T 12.7 18.0 22.0 28.0 48 20 0.05 100
SMD0402E260N180T 18.4 26.0 31.0 38.0 70 5 0.02 18
SMD0402E260N300T 18.4 26.0 31.0 38.0 70 10 0.03 30
SMD0402E180N500T 18.4 26.0 31.0 38.0 70 10 0.03 50


2.0603基本静电防护型产品:

型号

工作电压

压敏电压

最大限制电压 峰值电流 能量耐量 电容量 ESD 测试

IEC61000-4-2

Vac Vdc 最小值 最大值

Vc(V)

IP(A) ET(J)

CN(pF)

V1mA(V) V1mA(V)

8/20μs

8/20µs 10/1000µs @1KHZ/1.0V
SMD0603E5R5N180T 4.0 5.5 10.0 14.0 18 3 0.005 18 接触放电电压:8kv

空气放电电压:15kv

SMD0603E5R5N300T 4.0 5.5 10.0 14.0 18 5 0.005 30
SMD0603E5R5N500T 4.0 5.5 10.0 14.0 18 10 0.01 50
SMD0603E5R5N800T 4.0 5.5 10.0 14.0 18 10 0.02 80
SMD0603E5R5N101T 4.0 5.5 10.0 14.0 18 20 0.05 100
SMD0603E8R0N330T 6.0 8.0 10.0 16.0 26 3 0.005 33
SMD0603E8R0N101T 6.0 8.0 10.0 16.0 26 3 0.01 100
SMD0603E9R0N180T 6.4 9.0 11.0 16.0 26 3 0.005 18
SMD0603E9R0N300T 6.4 9.0 11.0 16.0 26 5 0.005 30
SMD0603E9R0N500T 6.4 9.0 11.0 16.0 26 10 0.01 50
SMD0603E9R0N800T 6.4 9.0 11.0 16.0 26 15 0.02 80
SMD0603E9R0N101T 6.4 9.0 11.0 16.0 26 20 0.05 100
SMD0603E140N180T 10.0 14.0 16.0 22.0 39 3 0.005 18
SMD0603E140N300T 10.0 14.0 16.0 22.0 39 5 0.01 30
SMD0603E140N500T 10.0 14.0 16.0 22.0 39 10 0.02 50
SMD0603E140N800T 10.0 14.0 16.0 22.0 39 15 0.03 80
SMD0603E140N101T 10.0 14.0 16.0 22.0 39 20 0.05 100
SMD0603E180N150T 12.7 18.0 22.0 28.0 48 2 0.05 15
SMD0603E180N180T 12.7 18.0 22.0 28.0 48 5 0.01 18
SMD0603E180N300T 12.7 18.0 22.0 28.0 48 10 0.02 30
SMD0603E180N500T 12.7 18.0 22.0 28.0 48 10 0.02 50
SMD0603E180N800T 12.7 18.0 22.0 28.0 48 15 0.03 80
SMD0603E180N101T 12.7 18.0 22.0 28.0 48 20 0.05 100
SMD0603E260N180T 18.4 26.0 31.0 38.0 70 5 0.02 18
SMD0603E260N300T 18.4 26.0 31.0 38.0 70 10 0.03 30
SMD0603E180N500T 18.4 26.0 31.0 38.0 70 10 0.03 50


2.0805基本静电防护型产品:

型号

工作电压

压敏电压

最大限制电压 峰值电流 能量耐量 电容量 ESD 测试

IEC61000-4-2

Vac Vdc 最小值 最大值

Vc(V)

IP(A) ET(J)

CN(pF)

V1mA(V) V1mA(V)

8/20μs

8/20µs 10/1000µs @1KHZ/1.0V
SMD0805E5R5N180T 4.0 5.5 10.0 14.0 23 3 0.005 18 接触放电电压:8kv

空气放电电压:15kv

SMD0805E180N101T 12.7 18.0 22.0 28.0 48 20 0.005 100
SMD0805E260N800T 18.4 26.0 31.0 38.0 70 20 0.005 80
SMD0805E300N500T 21.3 30.0 37.0 46.0 78 15 0.005 50


2.低容静电防护型产品:



型号

工作电压 压敏电压 最大限制电压

电容量

ESD 测试

IEC61000-4-2

Vac Vdc 最小值 最大值

Vc(V)

CN(pF) △CP(pF)
V1mA(V)

8/20μs

 @1MHZ
SMD0402E140N100T 10.0 14.0 16.0 22.0 20 10 ±30% 接触放电电压:8kv

空气放电电压: 15kv

SMD0402E140N120T 10.0 14.0 16.0 22.0 20 12 ±30%
SMD0402E180N1R5T 14.0 18.0 46 60 110 1.5 ±2pF
SMD0402E180N3R0T 14.0 18.0 22 34 58 3.0 ±2pF
SMD0402E180N5R0T 14.0 18.0 22 34 58 5 ±2pF
SMD0402E180N100T 14.0 18.0 22 34 58 10 ±30%
SMD0402E180N150T 14.0 18.0 22 34 58 15 ±30%
SMD0402E260N5R0T 20.0 26.0 46 60 110 5 ±2pF
SMD0402E420N3R0T 30.0 42.0 46 75 135 3 ±2pF
SMD0603E5R0N5R0T 4.0 5.0 22 34 58 5 ±2pF
SMD0603E9R0N3R0T 6.0 9.0 36 60 110 3 ±2pF
SMD0603E120N5R0T 9.0 12.0 30 40 70 5 ±2pF
SMD0603E180N3R0T 14.0 18.0 36 60 110 3 ±2pF
SMD0603E180N7R0T 14.0 18.0 36 60 110 7 ±2pF
SMD0603E180N120T 14.0 18.0 22 34 58 12 ±30%
SMD0603E180N150T 14.0 18.0 22 34 58 15 ±30%
SMD0603E180N220T 14.0 18.0 22 34 58 22 ±30%


2.1特性及应用

压敏电压的温度特性



2.1静电消除测试电路及波形图



2.3各个系统传输时所建议的电容值



应用介面

传输速率

上升时间

建议使用容值

HDMI 1.3 Data Port 10.2G bps 0.02~0.03ns <0.15pF

USB 3.0 Data Port

4.80G bps

0.05~0.06ns

<0.3pF

USB 2.0 Data Port

480M bps

0.5~0.6ns

<4pF

USB 1.0 Data Port

12M bps

4~20ns

5~10 pF

Wireless Device

1.5M bps

75~300ns

5~10 pF

RS232, IrDA1.0

115.2 K

1us~8us

10~100 pF

Audio (Microphone/Sperker)

20~20K Hz

0.05ms~5ms

10~1000 pF


3高分子超低容值静电抑制器产品规格

型号

工作电压 触发电压 最大限制电压 电容量 漏电流 ESD 测试

IEC61000-4-2

Vac Vdc VV

Vc(V)

 CN(pF) IL

8/20μs

@1MHZ (nA)
SMD0402ESD5R5T  4.0 5.5 350 35 <0.15 <10 接触放电电压:8kv

空气放电电压: 15kv

SMD0402ESD6R0T 5.0 6.0 350 35 <0.15 <10
SMD0402ESD120T 10.0 12.0 300 35 <0.15 <10
SMD0402ESD140T 12.0 14.0 500 50 <0.15 <10
SMD0402ESD240T 18.0 24.0 500 50 <0.15 <10
SMD0603ESD5R5T 4.0 5.5 350 35 <0.15 <10
SMD0603ESD6R0T 5.0 6.0 350 35 <0.15 <10
SMD0603ESD120T 10.0 12.0 150 35 <0.15 <10
SMD0603ESD240T 18.0 24.0 125 35 <0.15 <10

SMD0603ESD240T1

18.0 24.0 500 50 <0.15 <10
SMD0603ESD300T 25.0 30.0 300 35 <0.15 <10

3.1、可靠性

试验项目

试验方法

技术要求

常温受潮

90%RH,40℃,施加工作电压1000小时

△VV/VV≤±10%

温度冲击

-40~85℃,30min,5循环

高温寿命

环境温度:85℃下施加工作电压,保持1000小时

耐焊接热

260℃   10s

1. △VV/VV≤±10%
2.上锡率≥95%

IEC  61000-4-2  4级静电放电测试(接触放电)

放电测试电压:8kV;峰值放电电流30A;上升时间:0.7~1ns

△VV/VV≤±10%

3.2、包装

尺寸

数量

0402

10000pcs

0603

5000pcs


3.3、应用领域

USB、HDMI、IEEE1394、DVI、高速以太网等高速数据传输端口。
