电池专用过流保护片：PTC可复电流保险是专为各种类型电池设计的防止过电流，过热的保护元件，电池行业称“限流片”。本产品体积小，保护灵敏，恢复时间短。引出端为可焊接高纯镍片，轴向引出，安装方便。产品规格齐全。VR系列同时兼有温度保护功能，尤其适合锂电池的保护。

NTC热敏电阻系列

电子体温计专用热敏电阻

		过流保护片

过流保护片概述：过流保护片是专门用于防止由于滥充电而引起的电池过温，电池过温是电池组设计人员主要关心的问题。锂电池组中尽管有过压及过流检测安全保护电路，（包括集成电路及为在有过强的静电放电、温度过高以及短路的情况下半导体电路会出现故障。）但在电压保护电路失效而又没有温度保护的情况下，电池就会在过充或滥充时产生过多热量，使电池破裂、漏液、冒烟、甚至燃烧。
华巨公司推出一种新型条状过流保护片，与以往产品相比电阻低，该器件能同时起到过流保护及过温保护的作用，专为降低电池组阻抗、满足更长工作时间要求的便携式电子产品而设计。特别适合于锂离子及镍氢等对温度较为敏感的二次（可充电）电池。
　　电池过流保护片和电池组里面的原电池串联在一起，无论温升是由短路造成的还是由过充引起的，器件都可以发挥保护作用，无须热熔断丝或双金属断路器。此条状器件采用镍做引脚，尺寸又小又薄，可直接焊到原电池上，既节省空间，又降低安装费用

电池用PPTC自恢复保险丝圆片型电池用过流保护片

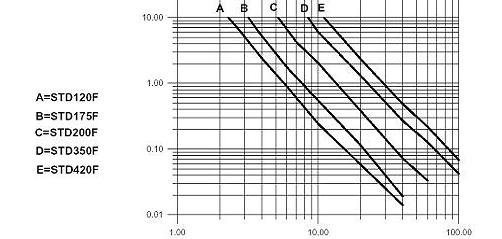

STD系列自恢复保险丝曲线图

一、带状电池过流保护片

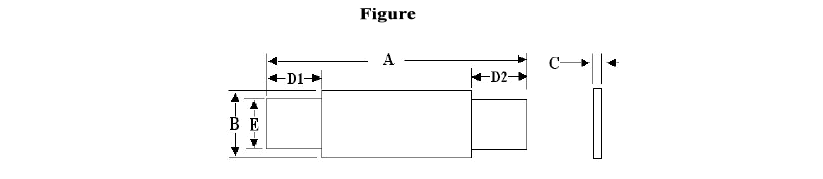

●RFS系列过流保护片产品尺寸

Model 型号	A		B		C		D1	D2	E
Model 型号	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
RFS-070	19.9	22.1	4.9	5.2	0.7	1.2	5.5	5.5	3.9	4.1
RFS-120	19.9	22.1	4.9	5.2	0.6	1.0	5.5	5.5	3.9	4.1
RFS-175	20.9	23.1	4.9	5.2	0.6	1.0	4.1	4.1	3.9	4.1
RFS-200	21.3	23.4	10.2	11.0	0.5	1.1	5.0	5.0	4.8	5.4
RFS-350	28.4	31.8	13.0	13.5	0.5	1.1	6.3	6.3	6.0	6.6
RFS-420	30.6	32.4	12.9	13.6	0.5	1.1	5.0	5.0	6.0	6.7

●RFS系列过流保护片电气特性(25℃)

Model 型号	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型号	A	A	A	S	V	A	Ω	Ω	W
RFS-070	0.70	1.45	3.5	5.0	15	100	0.100	0.200	0.7
RFS-120	1.20	2.70	6.0	5.0	15	100	0.085	0.16	0.8
RFS-175	1.75	3.80	8.75	5.0	15	100	0.050	0.090	0.9
RFS-200	2.00	4.40	10.0	4.0	30	100	0.30	0.60	1.6
RFS-350	3.5	6.3	20	3.0	30	100	0.017	0.031	1.9
RFS-420	4.2	7.6	20	6.0	30	100	0.012	0.024	2.2

●LV系列过流保护片产品尺寸

Model 型号	A		B		C		D1	D2	E
Model 型号	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
LV110	23.6	25.6	2.7	2.9	-	0.7	7.0	7.0	2.3	2.5
LV170	20.9	22.9	4.9	5.3	0.5	0.8	6.0	6.0	3.9	4.1
LV175	21.2	23.2	3.5	3.7	-	0.7	5.6	5.6	2.9	3.1
LV210	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1
LV220	21.1	23.3	3.5	3.9	0.6	0.8	5.1	5.1	2.9	3.1
LV230	23.9	23.1	4.9	5.1	-	0.7	4.1	4.1	3.9	4.1
LV270	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1

●LV系列过流保护片电气特性(25℃)

Model 型号	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型号	A	A	A	S	V	A	Ω	Ω	W
LV110	1.1	2.7	7.00	5.0	16	100	0.038	0.070	0.7
LV170	1.7	3.4	8.50	5.0	16	100	0.030	0.052	0.7
LV175	1.75	3.6	8.75	5.0	16	100	0.029	0.051	0.8
LV210	2.1	4.7	10.0	5.0	16	100	0.018	0.030	1.2
LV220	2.2	5.3	11.0	5.0	16	60	0.017	0.029	0.8
LV230	2.3	5.0	10.0	5.0	12	100	0.012	0.018	1.4
LV270	2.7	6.5	13.5	5.0	16	60	0.012	0.018	1.2

●LR系列过流保护片尺寸

Model 型号	A		B		C		D1	D2	E
Model 型号	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
LR-070	19.0	22.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-100	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-170	16.0	18.0	4.9	5.2	0.6	0.8	5.0	5.0	3.9	4.1
LR-175	20.0	23.0	3.5	3.8	0.6	0.8	5.0	5.0	2.9	3.1
LR-180	23.0	25.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-190	20.0	22.5	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-200	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-260	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-300	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-350	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-380	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-450	25.0	28.0	10.0	15.5	0.6	1.0	5.0	5.0	4.9	5.1
LR-550	30.0	35.0	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-600	28.0	30.0	6.9	14.5	0.6	1.0	6.0	6.0	5.9	6.1
LR-730	27.0	29.0	13.9	14.5	0.9	1.0	6.0	6.0	5.9	6.1
LR-900	45.0	48.0	7.5	8.5	0.9	1.3	6.0	6.0	5.9	6.1
LR-1300	61.0	66.0	9.4	10.0	0.9	1.3	6.0	6.0	5.9	6.1
LR-1410	58.0	60.0	13.4	14.0	0.9	1.3	6.0	6.0	5.9	6.1

●LR 系列过流保护片电气特性(25℃)

Model 型号	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型号	A	A	A	S	V	A	Ω	Ω	W
LR-070	0.70	1.45	3.5	5.0	15	100	0.100	0.200	0.70
LR-100	1.00	2.5	5.0	7.0	16	100	0.070	0.130	0.90
LR-170	1.70	3.4	8.5	5.0	16	100	0.030	0.052	0.70
LR-175	1.75	3.6	8.5	5.0	16	100	0.030	0.050	0.80
LR-180	1.8	3.8	9.0	2.9	16	100	0.040	0.050	1.0
LR-190	1.9	4.2	10.0	3.0	16	100	0.039	0.079	1.9
LR-200	2.0	4.4	10.0	4.0	16	100	0.030	0.060	1.6
LR-260	2.6	5.8	13.0	5.0	16	100	0.020	0.042	1.0
LR-300	3.0	6.3	15.0	4.0	20	100	0.015	0.031	1.7
LR-350	3.5	7.2	20.0	3.0	20	100	0.017	0.031	1.9
LR-380	3.8	8.3	19.0	5.0	20	100	0.013	0.026	1.2
LR-450	4.5	8.9	22.5	5.0	20	100	0.011	0.020	1.4
LR-550	5.5	10.5	27.5	5.0	20	100	0.009	0.016	2.0
LR-600	6.0	11.7	30.0	5.0	20	100	0.007	0.014	1.7
LR-730	7.3	14.1	30.0	5.0	20	100	0.006	0.012	1.9
LR-900	9.0	17.0	45.0	5.0	20	100	0.004	0.010	2.5
LR-1300	13.0	21.2	50.0	10.0	20	100	0.004	0.007	2.2
LR-1410	14.1	26.2	70.0	5.0	20	100	0.003	0.005	2.2

●RFV系列过流保护片产品尺寸

Model 型号	A		B		C		D1	D2	E
Model 型号	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
RFV-110	23.6	25.6	2.7	2.9	-	0.7	7.0	7.0	2.3	2.5
RFV-170	15.4	17.5	7.0	7.4	0.5	0.8	4.0	4.0	3.9	4.1
RFV-175	21.2	23.2	3.5	3.7	-	0.7	5.6	5.6	2.9	3.1
RFV-200	20.9	23.1	4.1	4.5	-	0.8	3.0	3.0	3.9	4.1
RFV-210	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1
RFV-240	23.8	26.2	4.9	5.3	-	0.8	3.5	3.5	3.9	4.1

●RFV系列过流保护片产品电气特性(25℃)

Model 型号	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型号	A	A	A	S	V	A	Ω	Ω	W
RFV-110	1.1	2.7	7.0	5.0	16	100	0.038	0.070	0.7
RFV-170	1.7	3.4	8.5	3.0	16	100	0.030	0.052	1.0
RFV-175	1.75	3.6	8.75	5.0	16	100	0.029	0.051	0.8
RFV-200	2.0	4.7	10.0	5.0	16	100	0.018	0.030	1.2
RFV-210	2.1	4.7	10.0	5.0	16	100	0.018	0.030	1.2
RFV-240	2.4	5.9	12.0	5.0	16	100	0.014	0.026	1.0

二、圆型电池过流保护片

　圆片型电池用过流保护片

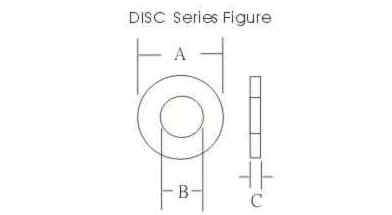

●Disc PTC产品尺寸

Model 型号	I hold	Vmax	I max	Trip Time		Rmin	Rmax
Model 型号	A	Vdc	A	A	T(s)	Ω	Ω
PTC-3870D	3.50	15	40	12.50	10.00	0.008	0.045
PTC-3871D	2.50	15	40	10.00	6.00	0.018	0.065
PTC-3872N	3.00	15	40	12.00	5.00	0.015	0.060
PTC-3873N	3.00	15	40	10.00	5.00	0.017	0.065
PTC-3874N	2.50	15	40	10.00	5.00	0.014	0.060
PTC-3875N	2.80	15	40	5.00	80.00	0.015	0.060
PTC-3876N	1.20	15	40	10.00	10.00	0.015	0.078
PTC-3877N	1.20	15	40	10.00	5.00	0.025	0.072
PTC-3878N	1.40	15	40	8.00	1.00	0.040	0.100
PTC-3879N	2.20	15	40	10.00	5.00	0.005	0.055

●Disc PTC 过流保护片产品电气特性(25℃)

Model 型号	A	B	C	Electrode Material 电极材料
Model 型号	MAX	MAX	MAX	Electrode Material 电极材料
PTC-3870D	14.15	7.55	0.36	Ni/Cu
PTC-3871D	15.15	9.05	0.36	Ni/Cu
PTC-3872N	16.10	10.15	0.38	Ni
PTC-3873N	16.33	11.05	0.35	Ni
PTC-3874N	16.10	10.15	0.36	Ni
PTC-3875N	14.45	6.35	0.38	Ni
PTC-3876N	15.45	9.05	0.36	Ni
PTC-3877N	15.80	9.05	0.34	Ni
PTC-3878N	11.75	5.55	0.36	Ni
PTC-3879N	16.05	8.05	0.36	Ni
