1、概述

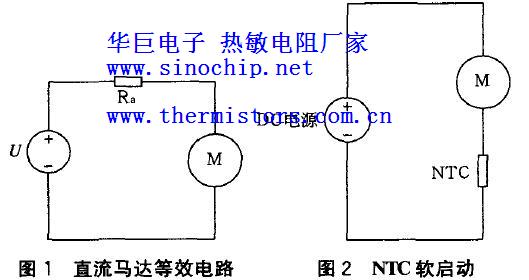

直流马达的工作等效电路如图1所示。稳态运行时，电枢回路方程为：

式中，U为直流马达供电电源电压；E为马达绕组上的反电动势；IR为绕组上的压降。起动瞬间，n=0，E=0，而R 很小，因此

式中，Ist为启动电流，将达到很大数值，通常为额定电枢电流的十几倍甚至更大，造成电网电压突然降低，影响电网。供电直流电源的规格要更大，以满足瞬间大电流冲击，同时也使马达本身遭受很大的电磁力冲击，严重时会损坏马达。因此，适当限制马达的启动电流是必要的。针对此问题，本研究提出了三种马达软启动方案：NTC(Negative Temperature Coefi—cient)热敏电阻软启动电路、MOSFET线性放大软启动电路、继电器延时软启动电路。三种方案的原理：启动瞬间，降低马达两端的启动电压，以较小的电流启动马达，使电机电流逐步上升到额定值，从而限制启动瞬问的大电流冲击。

2．1 NTC软启动电路

NTC thermistor是负温度系数热敏电阻，其电阻值随着温度的升高而降低，可有效抑制瞬间大电流冲击。由其组成的直流马达软启动电路如图2所示。把合适功率、阻值与温度系数的NTC串人马达的供电回路。当马达启动时，由于NTC以一定的阻值串人马达的供电回路，可以有效地把启动电流限制在规定范围之内。随着大电流的流过，NTC热敏电阻逐渐发热，阻值减小。当马达顺利起动后，NTC发热后，阻值很小，电能损耗较小。

3、实验分析

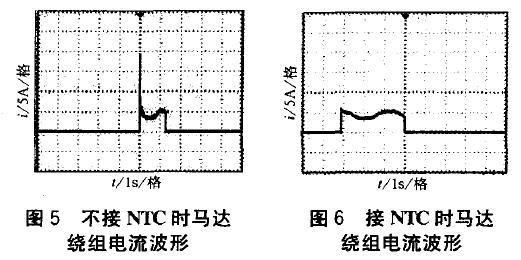

为了验证效果，马达回路串接NTC电阻和不接NTC电阻在同一负载(测试时电机的扭矩为63 kg·cm)下进行了实验，图5、图6分别为不接NTC、接NTC时马达绕组的冲击电流波形。从图中可以看出，启动瞬间，加了软启动电路的电流仅为未加软启动电路的1／4，可以有效抑制启动电流。这个电路的特点是简单、价廉，但当马达频繁起动时，限流效果较差，因为此时NTC温度较高，阻值较小，达不到很好的限流效果，所以频繁启动的马达不宜采用此软启动电路。

华巨电子推出的大功率NTC热敏电阻已经在电机软启动中开始广泛的应用主要型号有：

5.大尺寸主要技术参数

型号	R25	最大稳态电流	25℃下最大电流时近似电阻值	片径Φ	耗散系数	热时间常数	工作温度
型号	（Ω）	（A）	（Ω）	（mm）	（mW/℃）	（S）	（℃）
芯片直径：(13-50)mm							-55～+250
SCD-1R09	1	9	0.032	13	≥13	≤63
SCD-1R39	1.3	9	0.042	13	≥13	≤63
SCD-1R59	1.5	9	0.043	13	≥13	≤63
SCD-2R58-13	2.5	8	0.048	13	≥13	≤63
SCD-3R08	3	8	0.052	13	≥13	≤ 63
SCD-4R07	4	7	0.068	13	≥ 13	≤63
SCD-5R07	5	7	0.078	13	≥13	≤63
SCD-6R06	6	6	0.090	13	≥ 13	≤63
SCD-7R06	7	6	0.098	13	≥13	≤63
SCD-8R06	8	6	0.104	13	≥13	≤63
SCD-10R06	10	6	0.126	13	≥13	≤ 63
SCD-12R05	12	5	0.146	13	≥ 13	≤63
SCD-15R04	15	4	0.155	13	≥13	≤63
SCD-16R04	16	4	0.158	13	≥13	≤63
SCD-20R04	20	4	0.192	13	≥ 13	≤63
SCD-30R3.5	30	3.5	0.237	13	≥13	≤63
SCD-47R03	47	3	0.340	13	≥13	≤63
SCD-60R2.5	60	2.5	0.420	13	≥13	≤63
SCD-121R2.5	120	1.8	0.994	13	≥13	≤63
SCD-2R58-15	2.5	8	0.086	15	≥21	≤75
SCD-1R310	1.3	10	0.034	15	≥22	≤75
SCD-1R510	1.5	10	0.036	15	≥22	≤75
SCD-2R59.5	2.5	9.5	0.044	15	≥22	≤75
SCD-3R09	3.0	9.0	0.046	15	≥22	≤75
SCD-5R08	5.0	8.0	0.058	15	≥22	≤75
SCD-6R07	6.0	7.0	0.069	15	≥22	≤75
SCD-7R07	7.0	7.0	0.078	15	≥22	≤75
SCD-8R07	8.0	7.0	0.084	15	≥22	≤75
SCD-10R07	10.0	7.0	0.098	15	≥22	≤75
SCD-12R06	12.0	6.0	0.116	15	≥22	≤75
SCD-15R06	15.0	6.0	0.125	15	≥22	≤75
SCD-16R06	16.0	6.0	0.129	15	≥22	≤75
SCD-20R06	20.0	6.0	0.136	15	≥22	≤75
SCD-30R05	30.0	5.0	0.165	15	≥22	≤ 75
SCD-47R04	47.0	4.0	0.257	15	≥22	≤ 75
SCD-121R2.5	120	2.5	0.652	15	≥22	≤75
SCD-0R716	0.7	16	0.026	20	≥29	≤110
SCD-1R016	1.0	16	0.027	20	≥29	≤110
SCD-1R020-20	1.0	20	0.020	20	≥29	≤113
SCD-1R515	1.5	15	0.030	20	≥29	≤110
SCD-2R014	2.0	14	0.035	20	≥29	≤110
SCD-2R512	2.5	12	0.060	20	≥29	≤110
SCD-2R513	2.5	13	0.055	20	≥29	≤110
SCD-2R515-20	2.5	15	0.046	20	≥29	≤110
SCD-3R012	3.0	12	0.040	20	≥29	≤110
SCD-4R012	4.0	12	0.043	20	≥29	≤110
SCD-4R712	4.7	12	0.046	20	≥29	≤110
SCD-5R010	5.0	10	0.049	20	≥29	≤110
SCD-5R012	5.0	12	0.047	20	≥29	≤110
SCD-6R011	6.0	11	0.052	20	≥29	≤110
SCD-6R810	6.8	10	0.055	20	≥29	≤110
SCD-7R09	7.0	9	0.080	20	≥29	≤110
SCD-7R010	7.0	10	0.075	20	≥29	≤110
SCD-8R09	8.0	9	0.058	20	≥29	≤110
SCD-10R08	10.0	8	0.085	20	≥29	≤110
SCD-12R07.5	12.0	7.5	0.112	20	≥29	≤110
SCD-15R07	15.0	7	0.123	20	≥29	≤110
SCD-18R07	18.0	7	0.122	20	≥29	≤110
SCD-20R06	20.0	6	0.132	20	≥29	≤110
SCD-20R07	20.0	7	0.122	20	≥29	≤110
SCD-25R06	25.0	6	0.168	20	≥29	≤110
SCD-30R06	30.0	6	0.195	20	≥29	≤110
SCD-47R05	47.0	5	0.325	20	≥29	≤110
SCD-121R3	120.0	3	0.658	20	≥29	≤110
SCD-0R522	0.5	22	0.017	25	≥30	≤130
SCD-0R722	0.7	22	0.018	25	≥30	≤130
SCD-1R020-25	1.0	20	0.021	25	≥30	≤130
SCD-1R519	1.5	19	0.024	25	≥30	≤130
SCD-2R018	2.0	18	0.026	25	≥30	≤130
SCD-2R516	2.5	16	0.029	25	≥30	≤130
SCD-3R015.5	3.0	15.5	0.032	25	≥30	≤130
SCD-4R015	4.0	15	0.039	25	≥30	≤130
SCD-4R714	4.7	14	0.044	25	≥30	≤130
SCD-5R014	5.0	14	0.047	25	≥30	≤130
SCD-6R812	6.8	12	0.061	25	≥30	≤130
SCD-7R011	7.0	11	0.064	25	≥30	≤130
SCD-8R010	8.0	10	0.079	25	≥30	≤130
SCD-10R10	10.0	10	0.084	25	≥30	≤130
SCD-12R09	12.0	9	0.102	25	≥30	≤130
SCD-15R08	15.0	8	0.117	25	≥30	≤130
SCD-18R08	18.0	8	0.125	25	≥30	≤130
SCD-20R08	20.0	8	0.132	25	≥30	≤130
SCD-0R530	0.5	30	0.013	30	≥40	≤190
SCD-1R030	1.0	30	0.014	30	≥40	≤190
SCD-1R525	1.5	25	0.016	30	≥40	≤190
SCD-2R023	2.0	23	0.019	30	≥40	≤190
SCD-2R520	2.5	20	0.023	30	≥40	≤190
SCD-3R019.5	3.0	19.5	0.026	30	≥40	≤190
SCD-4R019	4.0	19	0.031	30	≥40	≤190
SCD-4R718	4.7	18	0.035	30	≥40	≤190
SCD-5R017	5.0	17	0.037	30	≥40	≤190
SCD-6R017	6.0	17	0.042	30	≥40	≤190
SCD-6R816	6.8	16	0.043	30	≥40	≤190
SCD-7R015	7.0	15	0.044	30	≥40	≤190
SCD-8R014	8.0	14	0.049	30	≥40	≤190
SCD-10R13	10.0	13	0.056	30	≥40	≤190
SCD-12R12	12.0	12	0.067	30	≥40	≤190
SCD-15R11	15.0	11	0.078	30	≥40	≤190
SCD-18R10	18.0	10	0.092	30	≥40	≤190
SCD-20R09	20.0	9	0.113	30	≥40	≤190
SCD-0R532	0.5	32	0.010	35	≥55	≤280
SCD-1R032	1.0	32	0.011	35	≥55	≤280
SCD-1R528	1.5	28	0.013	35	≥55	≤280
SCD-2R025	2.0	25	0.017	35	≥55	≤280
SCD-2R523	2.5	23	0.020	35	≥55	≤280
SCD-3R022	3.0	22	0.023	35	≥55	≤280
SCD-4R021	4.0	21	0.026	35	≥55	≤280
SCD-4R720	4.7	20	0.029	35	≥55	≤280
SCD-5R019	5.0	19	0.030	35	≥55	≤280
SCD-6R818	6.8	18	0.035	35	≥55	≤280
SCD-7R017	7.0	17	0.037	35	≥55	≤280
SCD-8R016	8.0	16	0.041	35	≥55	≤280
SCD-10R15	10.0	15	0.045	35	≥55	≤280
SCD-12R14	12.0	14	0.051	35	≥55	≤280
SCD-15R13	15.0	13	0.060	35	≥55	≤280
SCD-18R11	18.0	11	0.072	35	≥55	≤280
SCD-20R10	20.0	10	0.089	35	≥55	≤280
SCD-0R240	0.2	40	0.005	40	≥60	≤350
SCD-0R540	0.5	40	0.008	40	≥60	≤350
SCD-1R040	1	40	0.010	40	≥60	≤350
SCD-1R536	1.5	36	0.012	40	≥60	≤350
SCD-2R032	2	32	0.014	40	≥60	≤350
SCD-2R530	2.5	30	0.018	40	≥60	≤350
SCD-3R028	3	28	0.020	40	≥60	≤350
SCD-4R027	4	27	0.022	40	≥60	≤350
SCD-4R726	4.7	26	0.023	40	≥60	≤350
SCD-5R025	5	25	0.028	40	≥60	≤350
SCD-6R823	6.8	23	0.030	40	≥60	≤350
SCD-8R020	8	20	0.034	40	≥60	≤350
SCD-10R019	10	19	0.038	40	≥60	≤350
SCD-12R018	12	18	0.040	40	≥60	≤350
SCD-15R016	15	16	0.050	40	≥60	≤350
SCD-18R014	18	14	0.062	40	≥60	≤350
SCD-20R013	20	13	0.075	40	≥60	≤350
SCD-0R250	0.2	50	0.004	45	≥70	≤480
SCD-0R550	0.5	50	0.007	45	≥70	≤480
SCD-1R048	1	48	0.009	45	≥70	≤480
SCD-1R545	1.5	45	0.011	45	≥70	≤480
SCD-2R040	2	40	0.012	45	≥70	≤480
SCD-2R537	2.5	37	0.015	45	≥70	≤480
SCD-3R035	3	35	0.018	45	≥70	≤480
SCD-4R034	4	34	0.020	45	≥70	≤480
SCD-4R732	4.7	32	0.022	45	≥70	≤480
SCD-5R030	5	30	0.025	45	≥70	≤480
SCD-6R828	6.8	28	0.028	45	≥70	≤480
SCD-8R026	8	26	0.030	45	≥70	≤480
SCD-10R024	10	24	0.032	45	≥70	≤480
SCD-12R022	12	22	0.034	45	≥70	≤480
SCD-15R020	15	20	0.042	45	≥70	≤480
SCD-18R018	18	18	0.061	45	≥70	≤480
SCD-20R016	20	16	0.070	45	≥70	≤480
SCD-02R60	0.2	60	0.003	50	≥90	≤650
SCD-0R560	0.5	60	0.006	50	≥90	≤650
SCD-1R056	1	56	0.008	50	≥90	≤650
SCD-1R550	1.5	50	0.010	50	≥90	≤650
SCD-2R045	2	45	0.011	50	≥90	≤650
SCD-2R542	2.5	42	0.012	50	≥90	≤650
SCD-3R040	3	40	0.015	50	≥90	≤650
SCD-4R038	4	38	0.018	50	≥90	≤650
SCD-4R736	4.7	36	0.021	50	≥90	≤650
SCD-5R035	5	35	0.022	50	≥90	≤650
SCD-6R832	6.8	32	0.025	50	≥90	≤650
SCD-8R029	8	29	0.028	50	≥90	≤650
SCD-10R027	10	27	0.030	50	≥90	≤650
SCD-12R025	12	25	0.033	50	≥90	≤650
SCD-15R023	15	23	0.040	50	≥90	≤650
SCD-18R020	18	20	0.055	50	≥90	≤650
SCD-20R018	20	18	0.065	50	≥90	≤650

注：若非特别指出,R₂₅的允许偏差为±20%。
