华巨电子推出高精度热敏电阻温度控制模块-华巨电子


NTC温度传感器温度控制模块

热敏电阻继电器控制模块说明

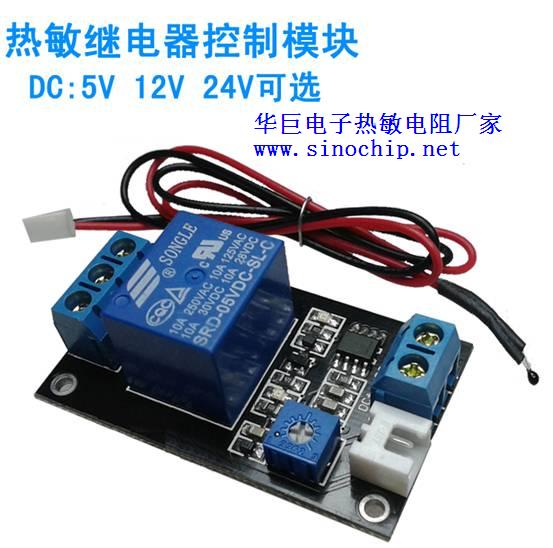

华巨电子是专业的热敏电阻温度传感器厂家,为了方便客户使用华巨电子推出NTC温度传感器温度控制模块该模块具有以下优点:

精密型1路热感继电器模块,采用正品优质工业级元器件,军工级双面PCB板材,具有双色LED信号指示灯;布板考虑全面,模块性能稳定,可广泛使用在各类温度测量控制场合。

  模块可以用作环境温度检测,可通过电位器调节检测温度阀值,自带继电器,可做各种温度检测开关,如室内温度监控、机箱温度监控、汽车温度监控等。

一功能特点

1、采用高灵敏热敏电阻检测环境温度,自带正品优质继电器,可直接控制交流或直流负载,

常开接口最大负载能力:交流0V--250V/10A直流0V--30V/10A;
2
、可通过电位器调节温度阀值,当环境温度高于此阀值时,继电器吸合,温度低于此阀值时,继电器释放;

·                                 智能调节设计,当继电器动作后,自动微调动作阀值,解决了临界值反复动作的问题;

·                                 模块具有防反接功能,反接电源不会损坏模块;

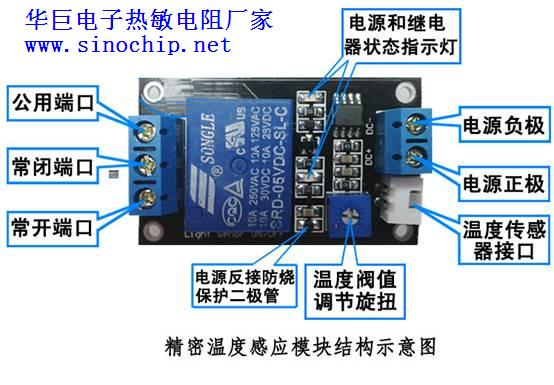

5、配备电源指示灯(红色),继电器状态指示灯(蓝色)
6
、模块工作电压有5V12V24V可选,用户选购时请务必注明;

7、设有4个固定螺栓孔,方便安装;

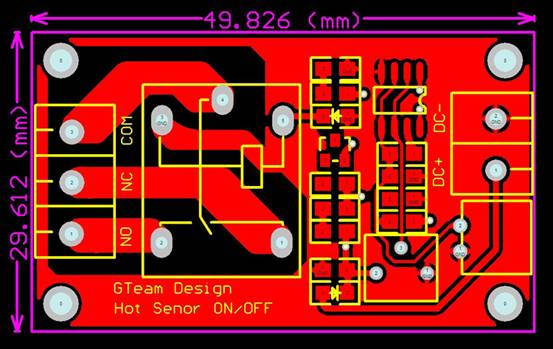

8、模块尺寸125px*75px*45px

9、模块免费附送带750px引线的热敏传感器;

 使用说明

1、热敏电阻模块对环境温度敏感,一般用来检测周围环境的温度的变化;

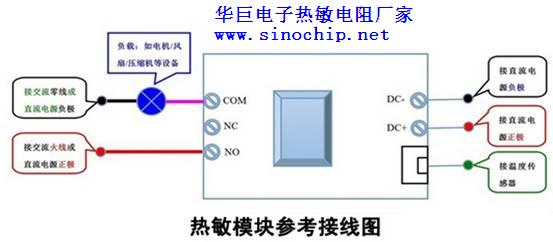

2、模块在环境温度高于设定阈值时,继电器吸合,公共端与常开端接通(与常闭端断开),当外界环境温度低于设定阈值时,继电器断开,公共端与常开端断开(与常闭端接通);

3、公共端、常开、常闭三个端口相当于一个双控开关,继电器线圈有电时,公共端与常开端导通,无电时,公共端与常闭端导通;

c:\users\administrator\appdata\roaming\360se6\User Data\temp\TB2mIvnaXXXXXXoXXXXXXXXXXXX_!!12762090.jpg

c:\users\administrator\appdata\roaming\360se6\User Data\temp\TB2GqLjaXXXXXXiXpXXXXXXXXXX_!!12762090.jpg

三电气参数

工作电压:直流5V12V24V可选

工作电流:继电器吸合后:5V模块小于90mA12V模块小于50mA , 24V小于20mA

         继电器吸合前:小于5mA,

负载能力:交流0V--250V/10A,直流0V--30V/10A;



四发货清单

1、热敏继电器模块1

2、带750px引线的热敏电阻传感器1

备注:采购时请注明工作电压。

  提示:本温度控制模块输出为开关量输出,即断开和闭合的开关量,无输出电压或者电流信号。
