自恢复保险丝PTC在RS485通讯端口防雷保护中的应用


华巨电子是专业的自恢复保险丝生产厂家

    RS485作为目前行业内最为最常用的串行差分通讯方式之一,采用平衡发送,差分接收的方式,因此具有抑制共模干扰的能力,由于其具有通讯距离长(1200m以上),传输速率高(10Mbps),高的信噪比,控制方便,成本低,可以在一个单独的总线上实现多节点以及能够使用的收发器品种多等优点,已经越来越得到用户的肯定。

       但是伴随着使用频率的增高,其遇到的问题也日益增加。由于RS485通讯传输线通常暴露于户外,日常生活中雷电和静电干扰已经成为RS485通信总线在实际工程经常遇到的问题,RS485收发器的工作电压较低,只有5V,元器件本身的耐压也较低,通常只有-7V~+12V,因此雷电等引入的过电压通常能够瞬间损坏RS485收发器,对通信系统造成遭到严重的毁坏;此外,静电电磁干扰也严重地影响通信总线的数据传输质量。

故如何对RS485芯片以及传输总线进行有效的保护,是摆在每一个使用者面前的一个问题。在这里,我们将针对RS485通讯中的防雷保护及方案、元器件选型等做一个比较详细的讨论。

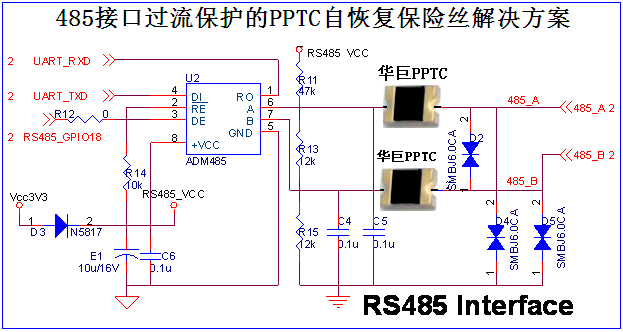

       保险丝可选择限流效果最好的PPTC,即:自恢复保险丝,可采用出厂阻值1.35~6.5欧姆左右,不动作电流为100~200mA的自恢复保险丝,PPTC由于其特殊的工艺,决定其在回路流过正常的工作电流时,其呈现很低的阻值,可以视为一颗导线,当回路流过的电流达到正常工作电流的2倍或会以上时,其内部集聚的热量将导致阻值迅速跳变呈现数十K欧姆或更大的阻值,进而限制了整个回路的电流在一个极其小的范围内,从而实现了对负载的有效保护,当断开电源,PPTC的因为过流而产生热量散发后,又会在大约1分钟左右自动恢复到出厂的低阻值。
