电容器的基础知识及检测方法

一、基础知识

　　电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。电容器通常叫做电容。

　　按其结构可分为固定电容器、半可变电容器、可变电容器三种。

1．常用电容的结构和特点
常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1　常用电容的结构和特点

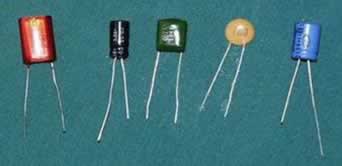

电容种类	电容结构和特点	实物图片
铝电解电容	它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。电解电容有正、负极之分，使用时不能接反。有正负极性，使用的时候，正负极不要接反。
纸介电容	用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。它的特点是体积较小，容量可以做得较大。但是有固有电感和损耗都比较大，用于低频比较合适。
金属化纸介电容	结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容	它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量大、耐压高，但是体积较大。
玻璃釉电容	以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。
陶瓷电容	用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容	结构和纸介电容相同，介质是涤纶或者聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
云母电容	用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
钽、铌电解电容	它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。用在要求较高的设备中。
半可变电容	也叫做微调电容。它是由两片或者两组小型金属弹片，中间夹着介质制成。调节的时候改变两片之间的距离或者面积。它的介质有空气、陶瓷、云母、薄膜等。
可变电容	它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。把两组可变电容装在一起同轴转动，叫做双连。可变电容的介质有空气和聚苯乙烯两种。空气介质可变电容体积大，损耗小，多用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

2．主要性能指标
标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。常用固定电容允许误差的等级见表2。常用固定电容的标称容量系列见表3。一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是uF。如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。

额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。

表2　常用固定电容允许误差的等

允许误差	±2%	±5%	±10%	±20%	(+20% -30%)	(+50% -20%)	(+100%-10%)
级　　别	02	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ

表3 常用固定电容的标称容量系列

电容类别	允许误差	容量范围	标称容量系列
纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容	5% ±10% ±20%	100pF-1uF	1.0 1.5 2.2 3.3 4.7 6.8
纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容	5% ±10% ±20%	1uF-100uF	1 2 4 6 8 10 15 20 30 50 60 80 100
高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容	5%	1pF-1uF	1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
	10%		1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
	20%		1.0 1.5 2.2 3.3 4.7 6.8
铝、钽、铌、钛电解电容	10% ±20% +50/-20% +100/-10%	1uF-1000000uF	1.0 1.5 2.2 3.3 4.7 6.8 (容量单位uF)

绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。漏电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。因此，漏电电阻越大越好。

介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。

表4　常用电容的几项特性

电容种类	容量范围	直流工作电压（ V）	运用频率（MHz）	准确度	漏电电阻（>MΩ）
中小型纸介电容	470pF-0.22uF	63-630	8以下	-Ⅲ	>5000
金属壳密封纸介电容	0.01uF-10uF	250-1600	直流，脉动直流	Ⅰ>-Ⅲ	>1000-5000
中小型金属化纸介电容	0.01uF-0.22uF	160、250、400	8以下	Ⅰ>-Ⅲ	>2000
金属壳密封金属化纸介电容	0.22uF-30uF	160-1600	直流，脉动电流	Ⅰ>-Ⅲ	>30-5000
薄膜电容	3pF-0.1uF	63-500	高频、低频	Ⅰ>-Ⅲ	>10000
云母电容	10pF-0.51uF	100-7000	75-250以下	02-Ⅲ	>10000
瓷介电容	1pF-0.1uF	63-630	低频、高频	02-Ⅲ	>10000
铝电解电容	1uF-10000uF	4-500	直流，脉动直流	ⅣⅤ
钽、铌电解电容	0.47uF-1000uF	6.3-160	直流，脉动直流	ⅢⅣ
瓷介微调电容	2/7pF-7/25pF	250-500	高频		>1000-10000
可变电容	7pF-1100pF	100以上	低频，高频		>500

3．命名方法
根据部颁标准（SJ-73）规定，电容器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。

第一部分		第二部分		第三部分		第四部分
用字母表示主称		用字母表示材料		用数字或字母表示特征		序号
符号	意义	符号	意义	符号	意义
C	电容器	C I O Y V Z J B F L S Q H D A G N T M E	瓷介玻璃釉玻璃膜云母云母纸纸介金属化纸聚苯乙烯聚四氟乙烯涤纶聚碳酸酯漆膜纸膜复合铝电解钽电解金属电解铌电解钛电解压敏其他材料	T W J X S D M Y C	铁电微调金属化小型独石低压密封高压穿心式	包括：品种、尺寸、代号、温度特性、直流工作电压、标称值、允许误差、标准代号。

表6　第三部分是数字时所代表的意义：

符号	特征（型号的第三部分）的意义
（数字）	瓷介电容器	去母电容器	有机电容器	电解电容器
1	圆片		非密封	箔式
2	管型	非密封	非密封	箔式
3	迭片	密封	密封	烧结粉液体
4	独石	密封	密封	烧结粉固体
5	穿心		穿心
6
7				无极性
8	高压	高压	高压
9			特殊	特殊

4．选用常识
电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。
电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。

二、电容器检测的一般方法

1.固定电容器的检测.
　　A检测10pF以下的小电容。因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。C对于001μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

2.电解电容器的检测
　　A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
　　B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。C对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。D使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。

3.可变电容器的检测
　　A用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松时紧甚至有卡滞现象。将载轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。B用一只手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器，是不能再继续使用的。C将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。
